放送・通信関連製品 生産終了品ワンセグ・フルセグエンコーダ内蔵 OFDM変調器+TS over IP出力ユニット
DBS82591
【生産終了品】

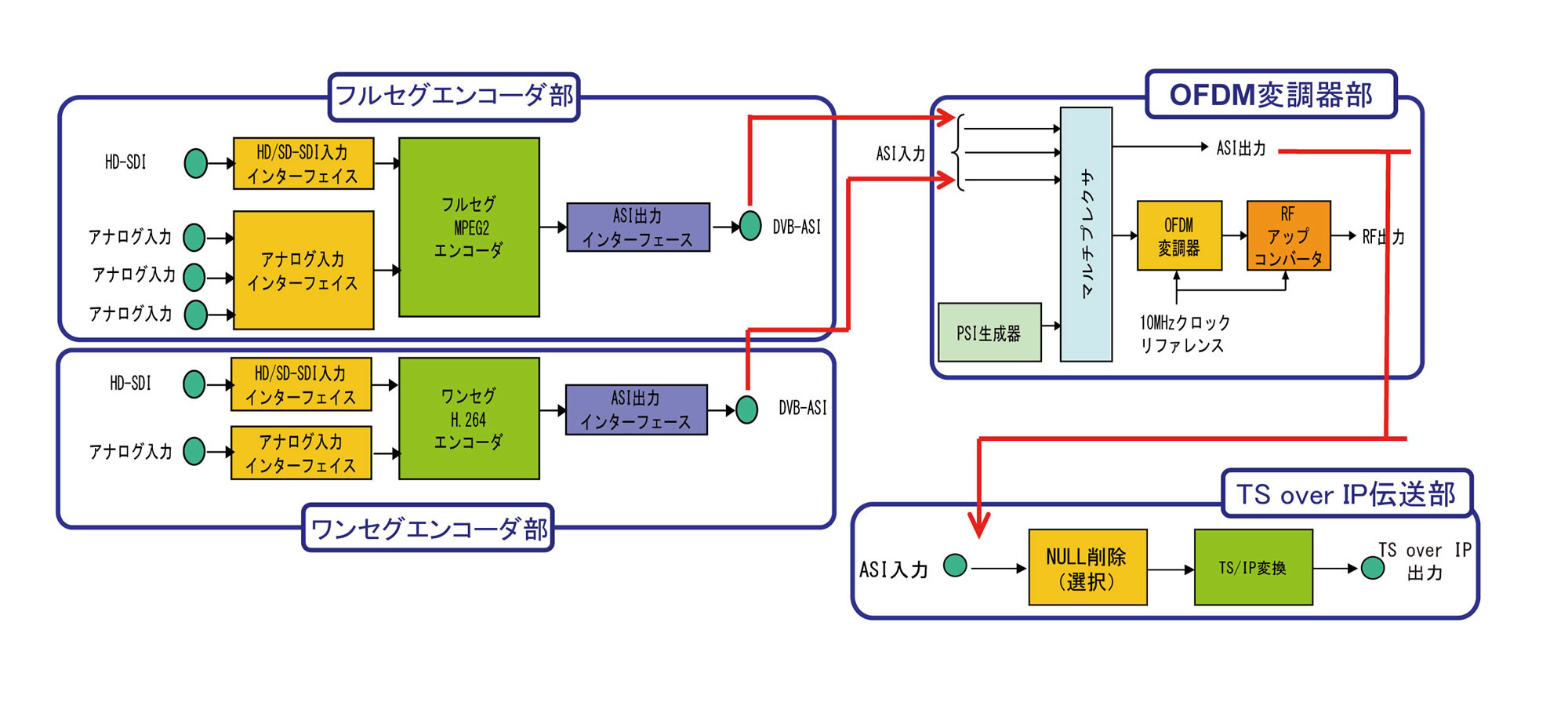

1U 筐体に複数の機能を実装した多機能モデル。フルセグ用MPEG2-HD＆ワンセグ用H.264 エンコーダを実
装しています。エンコーダのTS 出力をマルチプレクサでMUX し、PSI 情報を付加します。最終段では
OFDM 変調器で変調、RF 出力します。また、IP 出力にも対応しており、サイマル放送と非サイマル放送の
両方に対応しており、フルセグ画質は業界でもトップクラスです。
製品特長
● フルセグ用エンコーダ＋ワンセグ用エンコーダを1 つのユニットで対応
フルセグ用エンコーダは、MPEG2-HD/SDx4 とH.264-HD/SDx4 に対応しており、HD1ch/SD1ch もしくはSD4ch の切り替えが可能です。用途に合わせて簡単に切り替えが可能です。マルチフォーマットエンコーダ搭載で南米にも対応しています。業界でもトップクラスのMPEG2-HD エンコード画質を提供。ワンセグ用エンコーダは、H.264（ BaseLineProfile） +AAC-SBRエンコーダを搭載しております。
● 入力信号は、アナログ/HD-SDI 信号に対応
フルセグ用エンコーダの入力には、HD1ch の場合はHD 入力（HD-SDI）とSD 入力（アナログ入力・専用ケーブル使用/SD-SDI）、SD4ch の場合は SD 入力x4( アナログ３系統・専用ケーブル使用+SD-SDI) を装備しています。ワンセグ用エンコーダの入力には、アナログ入力（専用ケーブル使用）とSDI 入力の二系統を準備いたしております。
● 多機能OFDM 変調器を搭載
独自開発したＯＦＤＭ変調器を搭載しており、任意のチャンネルでＯＦＤＭ変調RF 出力が可能です。（出力＝最大105dBμV）オプションで10MHzの外部リファレンスクロック入力にも対応。
● PSI 生成機能の搭載
PSI 生成機能が搭載されており、地デジに必要な全てのSI ストリームを送出できます。
● IP 出力機能
OFDM変調器でMUX されたTS をTS over IP 出力できます。

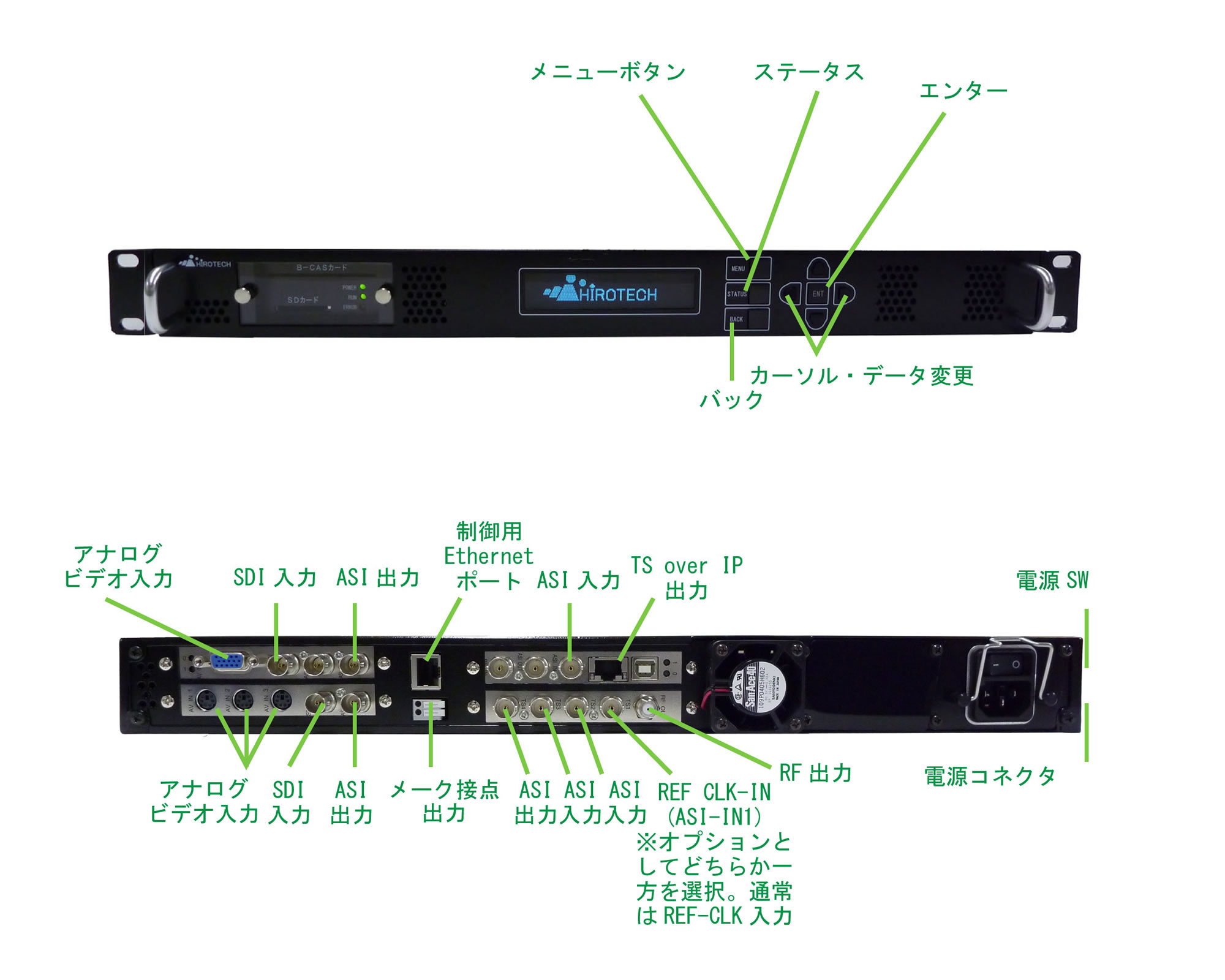

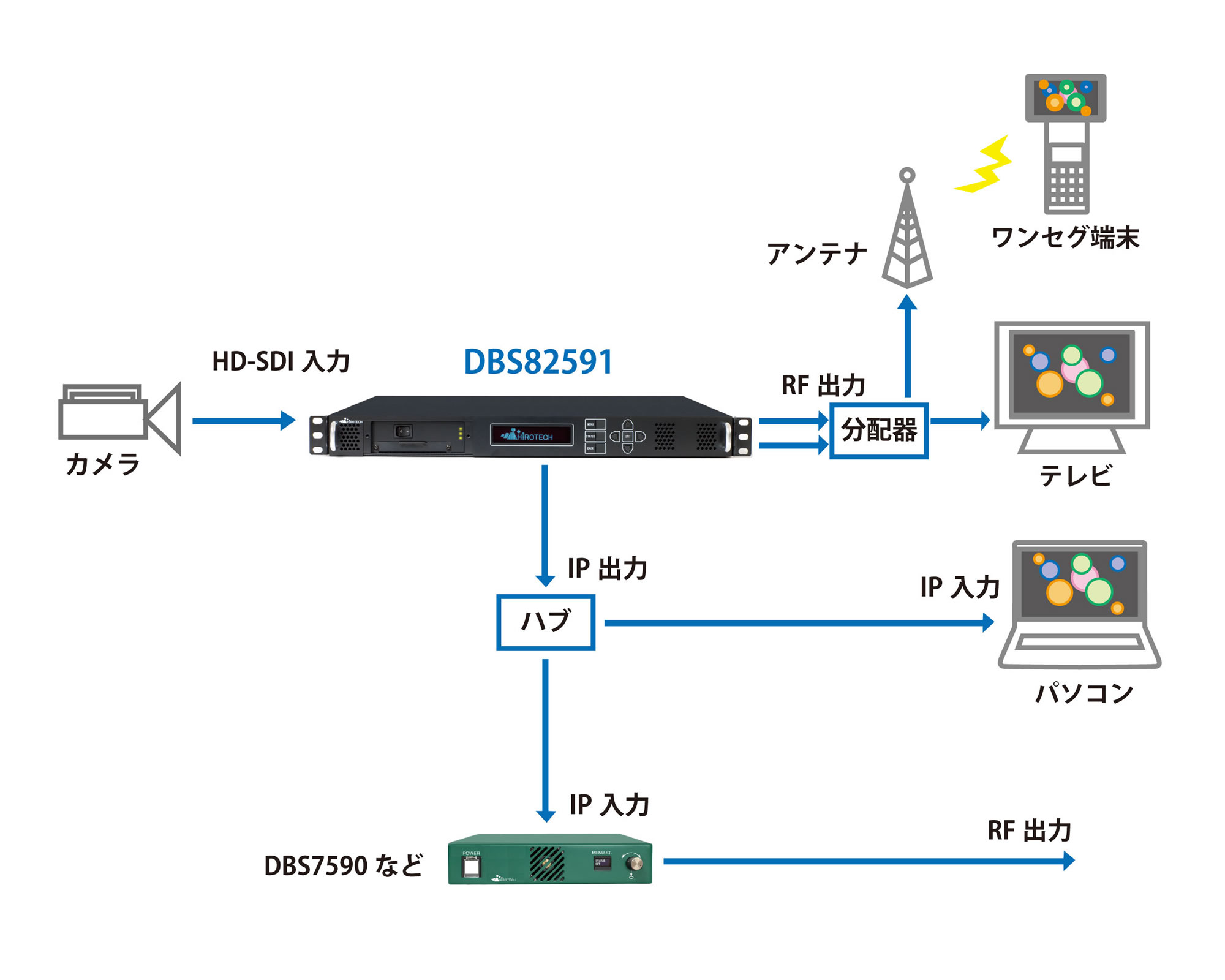

製品説明
仕様
基本仕様
| 製品名 |
|---|
| 品名 | ワンセグ・フルセグエンコーダ内蔵 OFDM変調器+TS over IP出力ユニット |
|---|
| 型番 | DBS82591 |
|---|
| フルセグエンコーダ部 |
|---|
| アナログ入力端子 | mini DIN ※専用ケーブル仕様（別売）
ビデオ：コンポジット/コンポーネント（NTSC/PAL)
オーディオ：モノラル/ステレオ/デュアルモノ（最大2Vrms、不平衡） |
|---|
| デジタル入力端子 | BNC 75Ω
ビデオ：SD/HD-SDI
エンベデットオーディオ対応 |
|---|
| 映像圧縮 | MPEG-2/H.264 MP＠HL、H14L、ML 2～20Mbps
1080i/625i/525i |
|---|
| 音声圧縮 | MPEG-2 AAC-LC
48,64,96,128,192,256,320,384Kbps |
|---|
| 出力端子 | DVB-ASI（BNC 75Ω） 信号振幅：800mVp-p |
|---|
| ワンセグエンコーダ部 |
|---|
| アナログ入力端子 | D-sub 15PIN ※専用ケーブル仕様（別売）
ビデオ：コンポジット/S-Video/コンポーネント（NTSC/PAL)
オーディオ：モノラル/ステレオ/デュアルモノ（最大2Vrms、不平衡） |
|---|
| デジタル入力端子 | BNC 75Ω
ビデオ：SD/HD-SDI
エンベデッドオーディオ対応 |
|---|
| 映像圧縮 | H.264 Baseline Profinle |
|---|
| 音声圧縮 | AAC-SBR Profile |
|---|
| 出力端子 | DVB-ASI（BNC 75Ω） 信号振幅：800mVp-p |
|---|
| TS over IP |
|---|
| IP入力 | – |
|---|
| IP出力 | ○ |
|---|
| 通信インターフェース | RJ-45 100/1000Mbps IEEE802.3準拠 |
|---|
| 転送プロトコル | RTP（UDPのみ） FEC（Pro-MPEG CoP3）
マルチキャスト対応（IGMPｖ2、MLDｖ1、MLDｖ2） |
|---|
| ASI入出力 |
|---|
| 入力端子 | DVB-ASI（BNC 75Ω） 信号振幅：720～950mVp-p |
|---|
| 出力端子 | DVB-ASI（BNC 75Ω） 信号振幅：800mVp-p |
|---|
| OFDM変調器部 |
|---|
| 変調方式 | MODE3 13セグメント |
|---|
| キャリア変調方式 | 64QAM |
|---|
| ガードインターバル | 1/16 |
|---|
| 畳み込み符号 | 7/8 |
|---|
| 時間インターリープ | 2 |
|---|
| 出力端子 | RF（F型 75Ω） |
|---|
| 出力レベル | 95dBμV～110ｄBμV |
|---|
| 出力周波数 | 90MHz～770MHz（VHF/UHF/CATV) |
|---|
| その他 |
|---|
| 電源 | AC100V （50/60Hz） |
|---|
| 消費電力 | AC100V入力にて70VA以下 |
|---|
| 外形寸法 | 1Uサイズ 443(W)×44(H)×372(D)mm（突起含まず） |
|---|
| 重量 | 7.0kg以下 |
|---|
| 動作条件 | 温度 5～40 ℃
湿度 55 % ±10 RH (結露なきこと) |
|---|
| 保存・輸送条件 | 温度 -20～60 ℃
湿度 20～85 ％ RH (結露なきこと） |
|---|
| 付属品 | AC電源ケーブル
mini DIN コンポジット+コンポーネントケーブル※専用ケーブル仕様
mini DIN コンポジット+Sビデオケーブル※専用ケーブル仕様
ワンセグエンコーダアナログケーブル
BNC同軸ケーブル×3本 |
|---|
■この製品は現在販売しておりません
