3波チューナー内蔵 MPEG-2/H.264デコーダユニット

DBS6285B

価格：オープン

地デジ/BS/110度CS入力対応チューナー及びB-CASデスクランブル機能搭載デコーダユニット

3波チューナーとMPEG-2/H.264デコーダを搭載したデコーダユニット。地デジ・BS・CS110°チューナーから入力したTSをMULTI2 デスクランブルし、MPEG2/H.264デコード・5.1chサラウンドデコードに対応しております。SDIモニタを使用しての監視等で有効です。

カタログ

製品特長

3波チューナーを搭載し「地デジ」「BS」「110度CS」から対象のチャンネルを選択、MPEG-2 or H.264デコードを行い、HD-SDIに出力します。
この機器は筐体後ろに補助端子としてAUXを付けている為、入力・出力を選択（ASI in or ASI-out or SDI-out）、HD-SDIを2つ出力したい場合や、
ASI出力（デスクランブルはされません）を行いたい場合など、使用用途によってAUXを選択することで対応します。
ブラウザ画面に機器のIPアドレスを入力することにで接続し、機器の設定やステータスを確認することが出来ます。
＜この製品のご利用に関して＞
　※B-CASカードは付属しておりません。お客様にてご用意をお願い致します。
　※本製品は著作権の管理等、運用されるお客様の責任の元でのご運用をお願いいたします。
　※有料放送は基本的に選択できないようにしております。ご運用上有料放送をデコードしたい場合には、ご購入前にお問い合わせください。

● MULTI2デスクランブル機能搭載

RF入力したTSをリアルタイムでMULTI2デスクランブルします。
※RF入力からのASI出力は仕様上デスクランブルされません。

● HD-SDI出力機能搭載

MULTI2デスクランブルした映像と音声をリアルタイムデコード、HD-SDI（1080i※）で出力します。対応映像フォーマットはMPEG-2及びH.264対応。
音声では5.1chサラウンド音声のデコードにも対応。ワンセグ放送のデコードもオプションにて対応可能です。
※SDIの出力は受けた放送TSがSD画角の場合でもHD－SDIにアップコンバートして出力します。

● ASI IN/OUT・HD-SDI OUTを自由に変更できる補助端子を搭載(各パターンはブロック図参照)

補助端子(AUX端子)ではASI IN/OUTおよびHD-SDI OUTを自由に変更可能。ユーザの最も使いやすい形式での運用が可能です。
※ASI出力はAUX端子の切り替えによって可能になります。出力される信号はデスクランブルされておりません。 ※あらゆるTSファイルには対応している訳ではなく、DBS6285BのASI入力では放送用TS をデコードする為、ARIB TR-B14に沿って適切なコンポーネントタグ値である必要があります。

● オプションにより機能を追加可能

・ワンセグデコード機能：地デジに含まれているワンセグSIDをセレクトし映像音声をデコード。
・EPG取得機能：選局したテレビチャンネルの番組表をtxt形式で取得。
・字幕アンシラリデコード機能：放送TSに含まれる字幕のアンシラリデータを抽出しHD-SDIで出力する機能。
　(本器ではこの機能を使用する際はデスクランブル出来ない為、スクランブルが掛かっていないTS入力である必要があります)
・IPデコード機能：IP入力⇒SDI 出力する事が可能。弊社製品のIP送出機との組み合わせで様々な伝送が可能。
・JC-HITS(200Mbps)対応 IPデコード機能：200MbpsのIP入力に対応し任意の1サービスをデコード出力します。

製品説明

＜この製品のご利用に関して＞
B-CASカードは付属しておりません。本製品は著作権の管理等、運用されるお客様の責任の元でのご運用をお願いいたします。有料放送は基本的に選択できないようにしております。ご運用上有料放送をデコードしたい場合には、ご購入前にお問い合わせください。

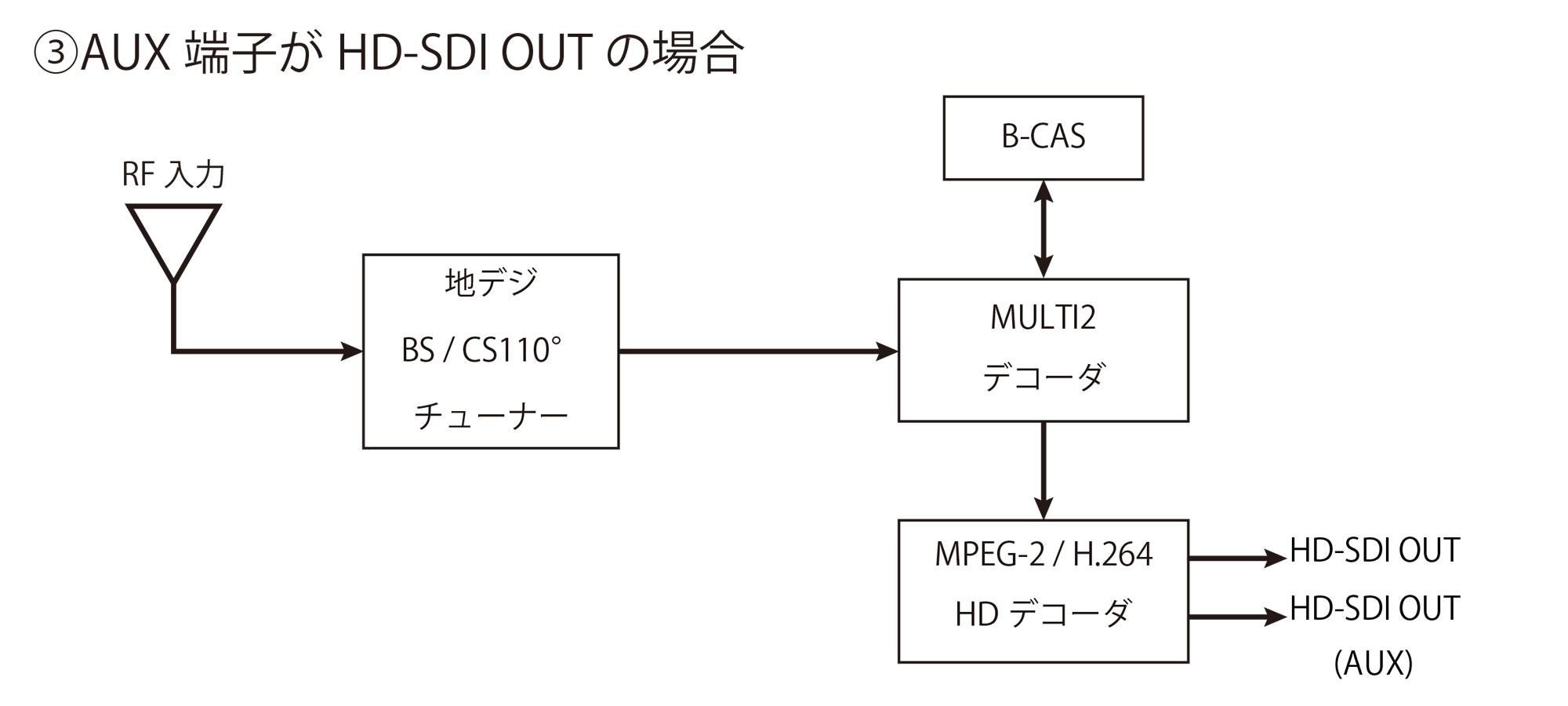

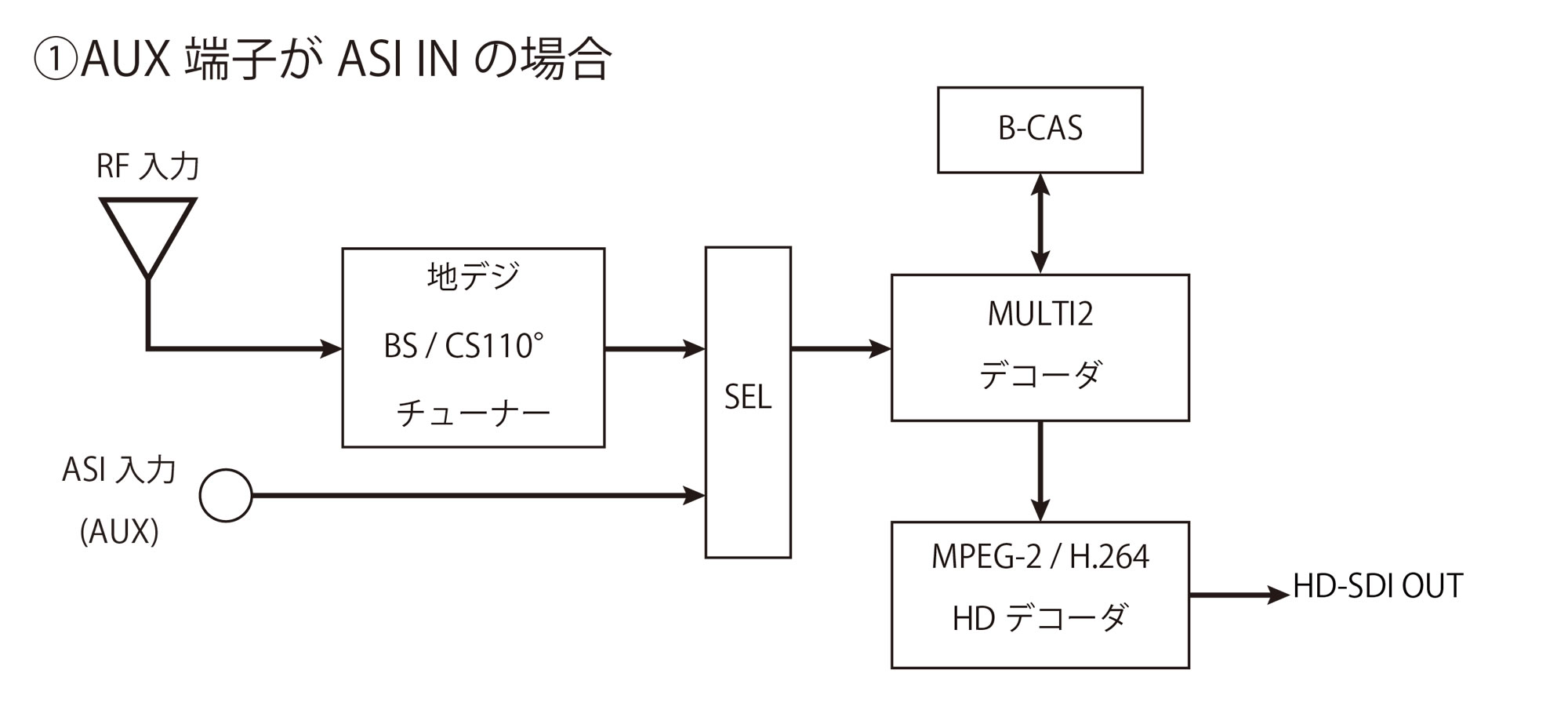

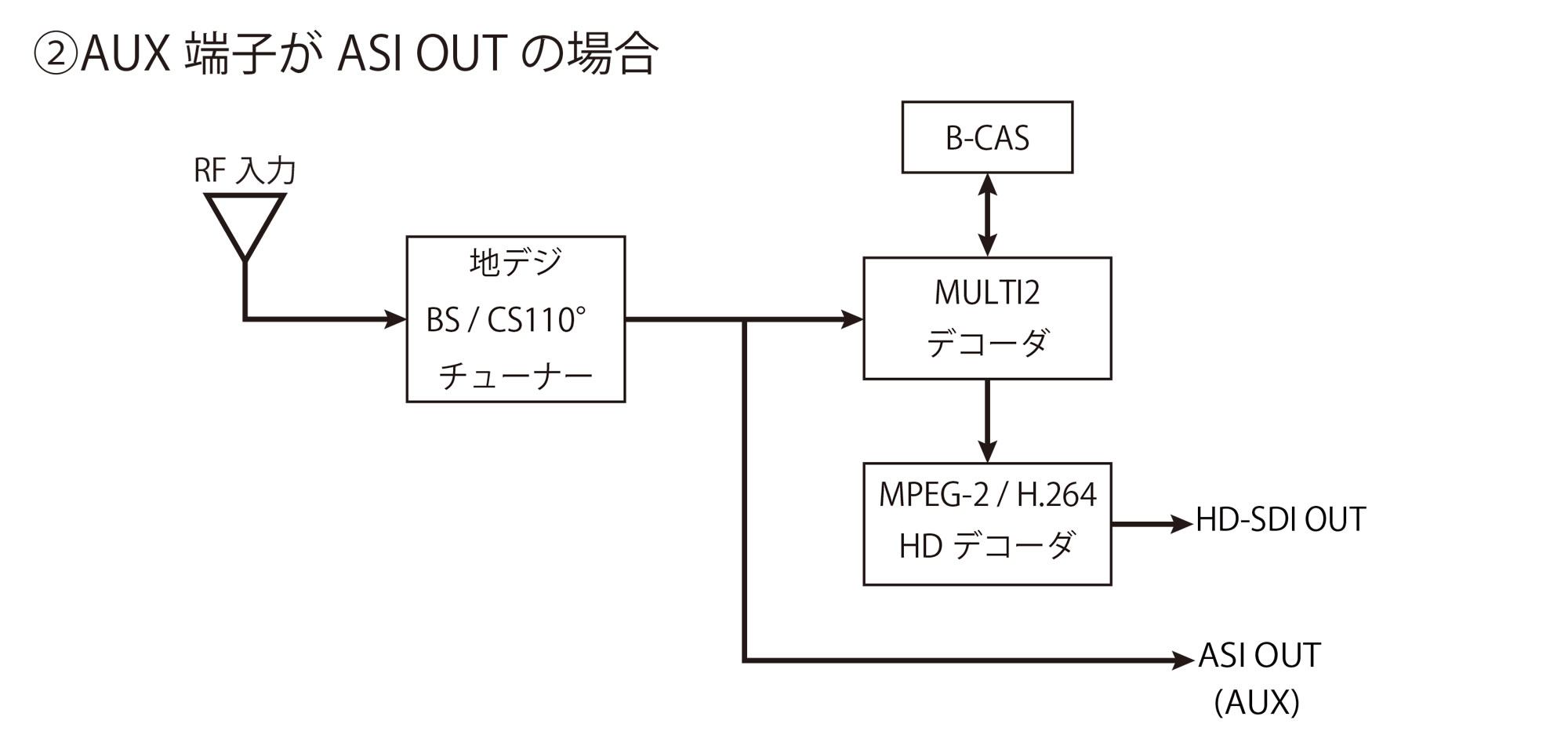

ブロック図

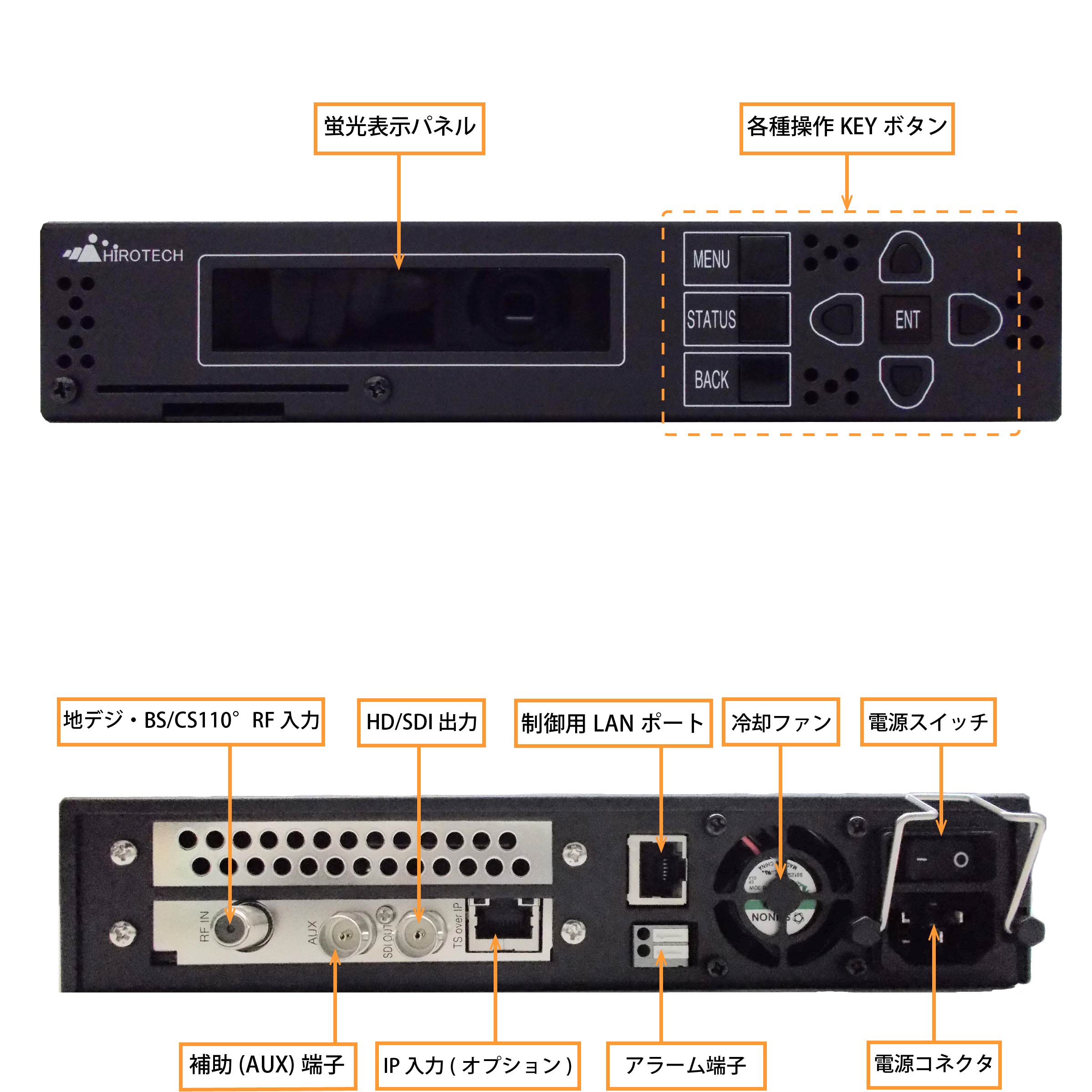

インターフェース

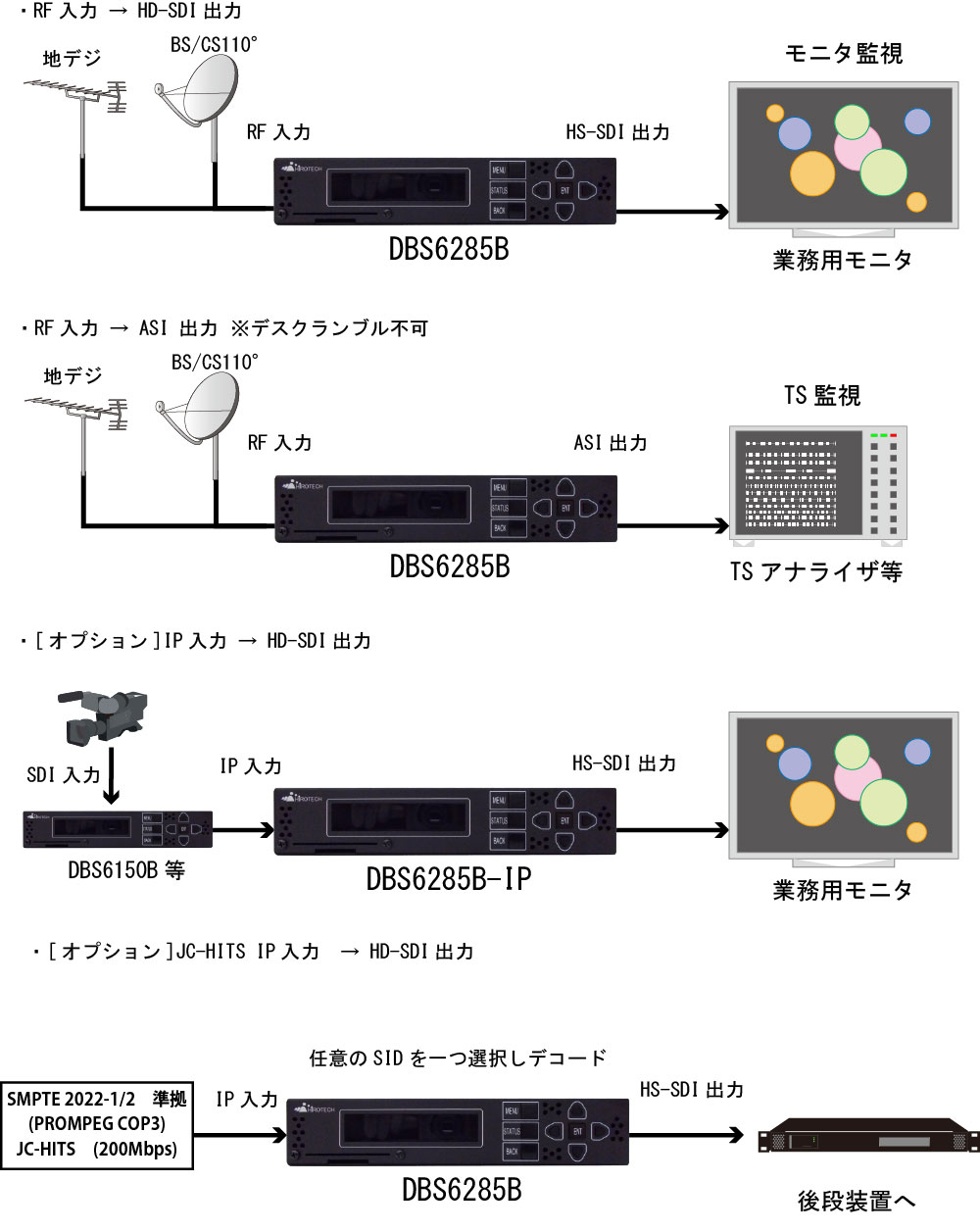

構成例

仕様

基本仕様

製品名
品名	3波チューナー内蔵　MPEG-2/H.264　デコーダユニット
型番	DBS6285B
チューナー部
入力端子	RF×1（F型　75Ω）
受信帯域	93MHz～767MHz(VHF/UHF/CATV) 1049MHz～2053MHz（BS/CS110°
受信レベル	-20～-50dBm(VHF/UHF/CATV) -10～-45dBm（BS/CS110°）
カードスロット
B-CASカードスロット	MULTI2　デスクランブル
デコーダ部
映像デコード	MPEG-2MP@HL　MP@H14L MP@ML H.264 High/L3.0 Main/L2.0 Baseline/L1.2 L1.3
音声デコード	MPEG-2 AAC（AAC-5.1ｃｈ対応）
AUX入出力
端子	BNC　75Ω×1　信号振幅：800mVp-p
機能	DVB-ASI入力/DVB-ASI出力/HD-SDI出力から選択　伝送速度：最大216Mbps
その他
電源	AC100V （50/60Hz）
消費電力	AC100V入力にて60VA以下
外形寸法	220(W)×44(H)×364(D)mm（突起含まず）
重量	3.0kg以下
動作条件	温度 5～40 ℃ 湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件	温度 -20～60 ℃ 湿度 20～85 ％ RH (結露なきこと）
付属品	AC電源ケーブル、1Uハーフラックマウント用取り付け金具、B-CASスロットカバー
オプション（有料）	1Uハーフ連結用金具 (2台のDBS6000シリーズを連結し、ラックマウントする為の金具) ワンセグ放送デコード機能字幕アンシラリ出力(スクランブルが掛かっていないTSである必要あり) EPG取得 IPデコード JC-HITS(200Mbps)対応 IPデコード

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください

音声出力

音声入力ソースによって各音声chの出力は変化します。

HD-SDIエンベデットオーディオ出力	CH1	CH2	CH3	CH4	CH5	Ch6	CH7	CH8
DualMono 主音声	L	L
DualMono 副音声	R	R
DualMono 主＋副音声	L	R
モノラル	L
ステレオ	L	R
サラウンド 5.1 c h	L	R	Ls	Rs	C	lfe

DBS628○ シリーズ　機能比較

	DBS6280【在庫限り】	DBS6281【在庫限り】	DBS6285B
地デジ入力	○	○	○
BS入力	○	○	○
CS110°入力	○	○	○
ASI入力	○	○	○※1
ASI出力	○	×	○※2
MULTI2デスクランブル	○	×	○※2
EPG取得	×	○	○※3
HD-SDI出力	×	×	○
MEPG-2デコード	×	×	○
H.264デコード	×	×	○
5.1chサラウンドデコード	×	×	○
ワンセグデコード	×	×	○※3
IPデコード	×	×	○※3

※1 ASI入力はAUX端子の切り替えによって可能になります
※2 ASI出力はAUX端子の切り替えによって可能になります。出力される信号はデスクランブルされておりません
※3 オプションによる追加機能になります
