HD×1ch/SD×4ch フルセグエンコーダユニット

DBS6250B

価格：オープン

HD1入力又はSD4入力を選択可能なMPEG-2/H.264エンコーダユニット

MPEG2-HD/SDx4chとH.264-HD/SDx4ch入力に対応したエンコーダユニットです。業界トップクラスのHDエンコード画質を実現。高精細で臨場感あふれる映像表現をお楽しみいただけます。アナログビデオ/オーディオ入力とSD-SDI入力の両方に対応しており、ビデオカメラやビデオデッキなど様々な機器から入力することができます。

カタログ

製品特長

● フルセグエンコーダは、MPEG2方式とH.264方式に対応

マルチフォーマットエンコーダ搭載でH.264エンコードも可能な為、南米ブラジル、アルゼンチンにも対応。

● SDI入力・アナログコンポジット入力に対応

エンコーダにはアナログコンポジット入力、SD-SDI入力を装備。 SDI入力機能を標準装備しているほか、オプションでアナログ入力対応のケーブルを付属することも可能です。 入力は背面のminiDIN端子(×3)とBNC端子(×1)の4入力を使用できます。

● HD-SDI入力対応

DBS6250BはHD-SDI(映像1920/1080i＋音声48k サンプリング)にも対応しています。 ※入力は1chのみの入力となります。

製品説明

DBS6250Bは、１Ｕハーフサイズ筐体に、フルセグエンコーダを搭載したユニットです。フルセグエンコーダはMPEG2-HD/SD x4とH.264-HD/SDx4が選択可能です。エンコーダのレート、音声モード、ステータスなど簡単に設定できます。

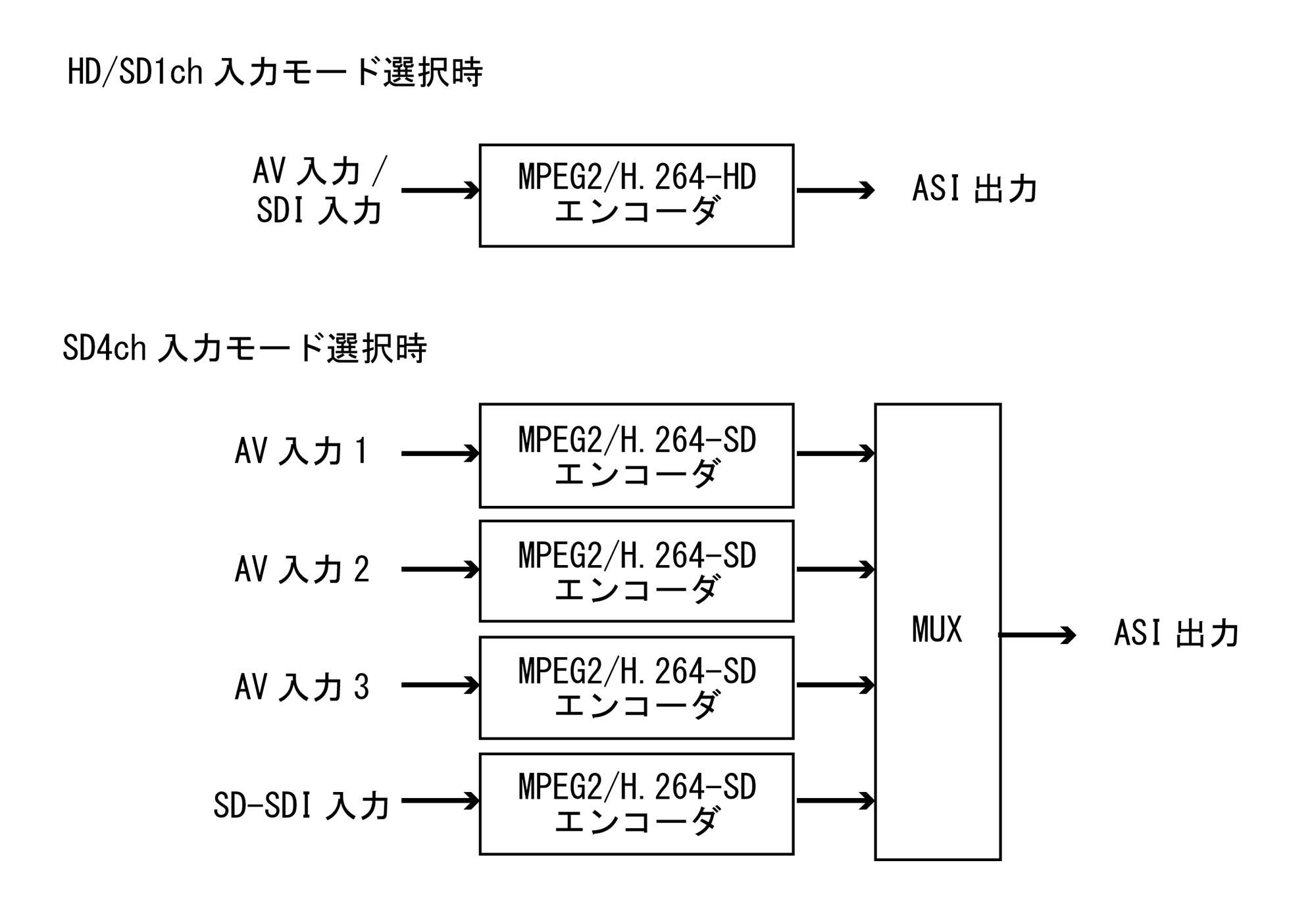

ブロック図
フルセグエンコーダ

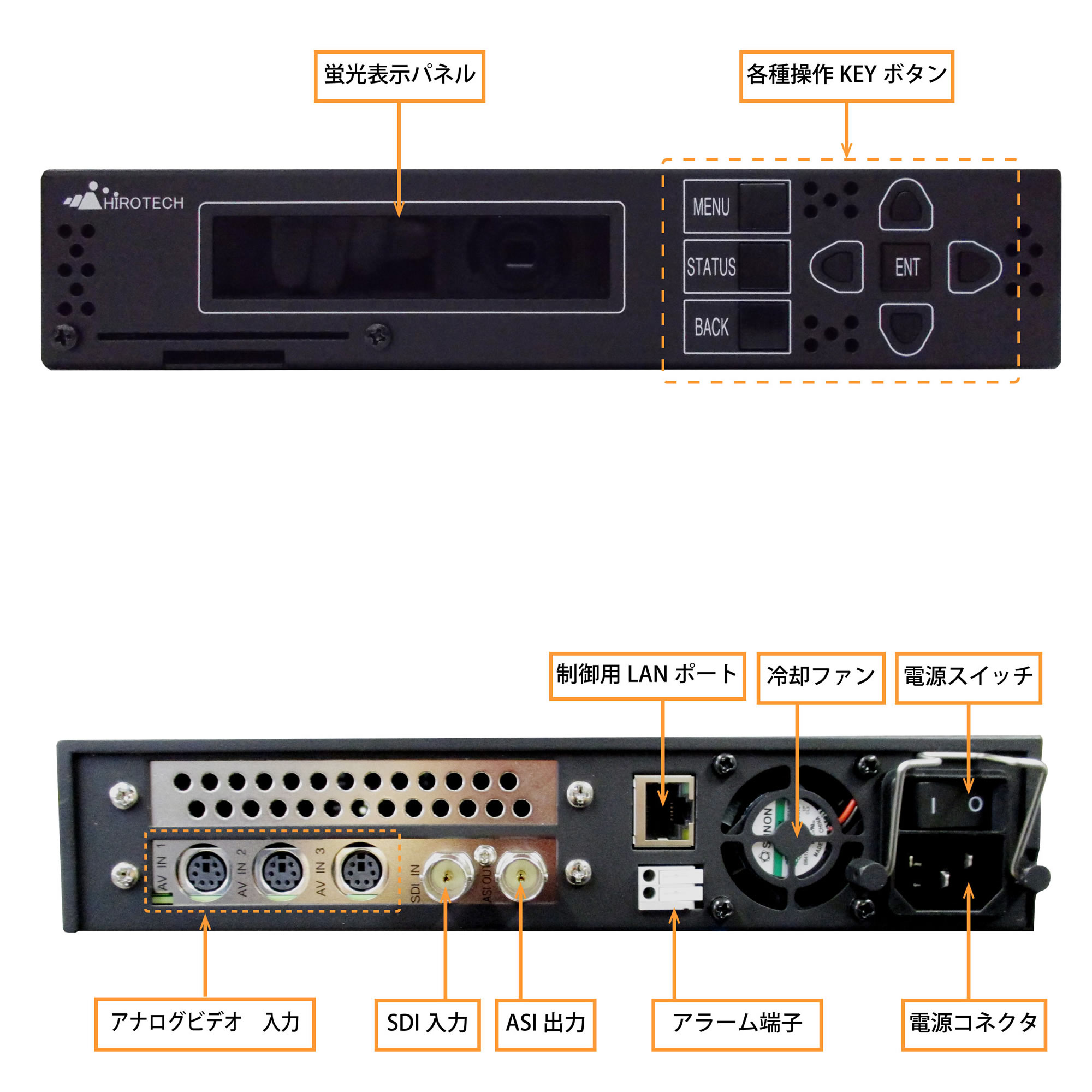

インターフェース
フルセグエンコーダ

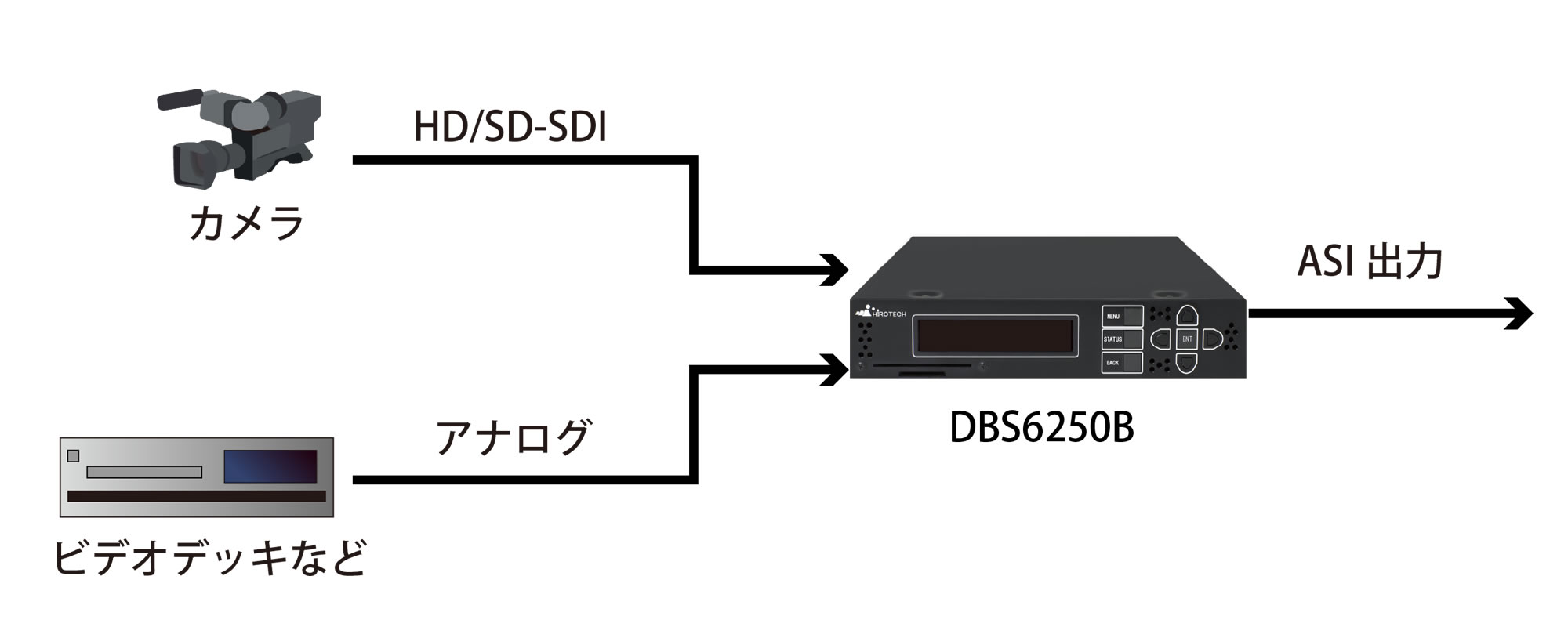

構成例
フルセグエンコーダ

仕様

基本仕様

製品名
品名 HD×1ch/SD×4ch　フルセグエンコーダユニット
型番 DBS6250B
フルセグエンコーダ部
アナログ入力端子 mini DIN ※専用ケーブル仕様（別売）
ビデオ：コンポジット/コンポーネント（NTSC/PAL)
オーディオ：モノラル/ステレオ/デュアルモノ（最大2Vrms、不平衡）
デジタル入力端子 BNC　75Ω
ビデオ：SD/HD-SDI
エンベデッドオーディオ対応
映像圧縮 MPEG-2/H.264　MP＠HL、H14L、ML　2～20Mbps
1080i/625i/525i
音声圧縮 MPEG-2AAC-LC
48,64,96,128,192,256,320,384Kbps
出力端子 DVB-ASI（BNC　75Ω）　信号振幅：800mVp-p
その他
電源 AC100V （50/60Hz）
消費電力 AC100V入力にて60W以下
外形寸法 220(W)×44(H)×364(D)mm（突起含まず）
重量 3.0kg以下
動作条件 温度 5～40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20～60 ℃
湿度 20～85 ％ RH (結露なきこと）
付属品 AC電源ケーブル、1Uハーフ ラックマウント用取り付け金具
オプション（有料） 1Uハーフ　連結用金具
mini DIN コンポジット+コンポーネントケーブル（専用ケーブル仕様）
mini DIN コンポジット+Sビデオケーブル（専用ケーブル仕様）

※製品のデザイン、仕様、外観は予告なく変更する場合がありますのでご了承ください
