放送・通信関連製品 生産終了品SD×4ch フルセグエンコーダユニット
DBS6230
【生産終了品】

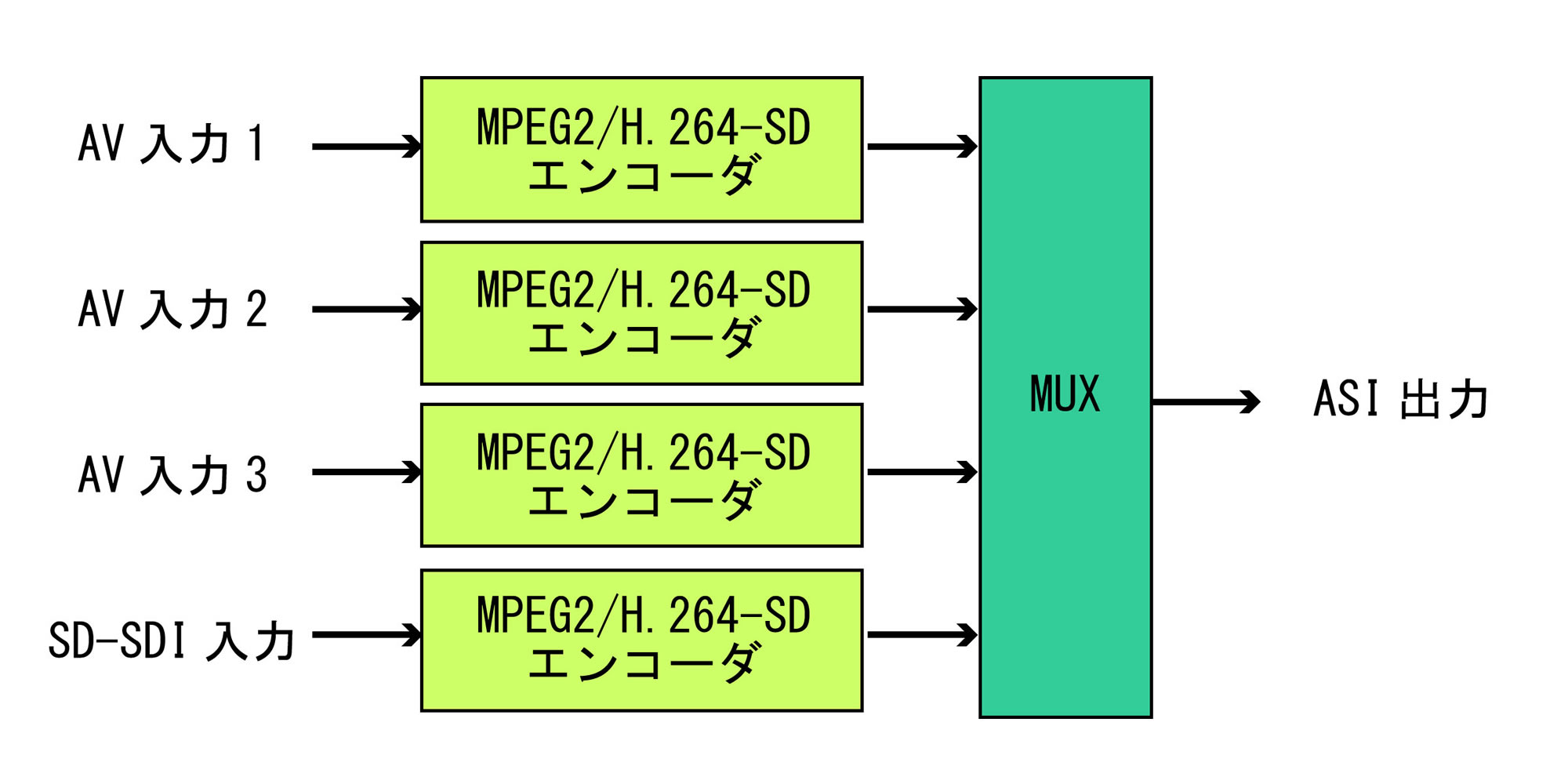

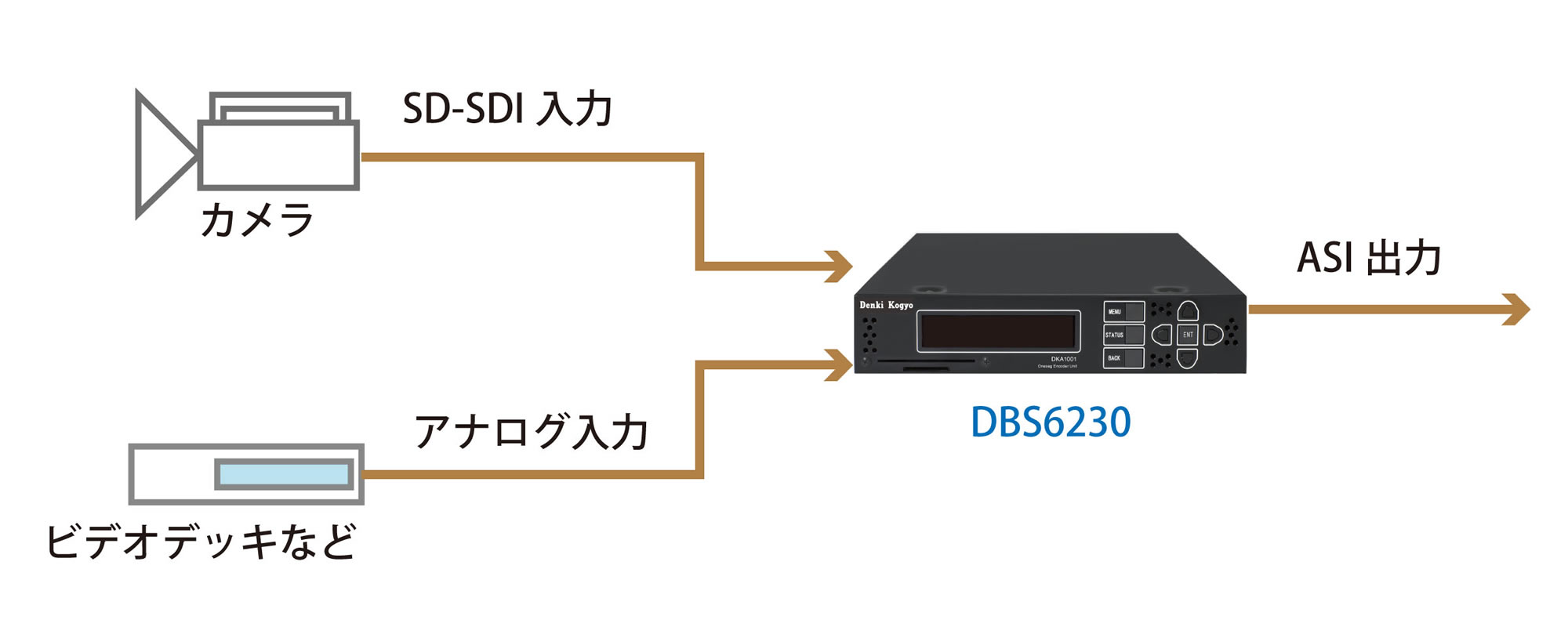

MPEG2/H.264-SDエンコーダ 4系統入力に対応のエンコーダユニットです。アナログビデオ/オーディオ入力とSD-SDI入力の両方に対応しており、ビデオカメラやビデオデッキなど様々な機器から入力することができます。
製品特長
● フルセグエンコーダは、MPEG2方式とH.264方式に対応
マルチフォーマットエンコーダ搭載で南米ブラジル、アルゼンチンにも対応。

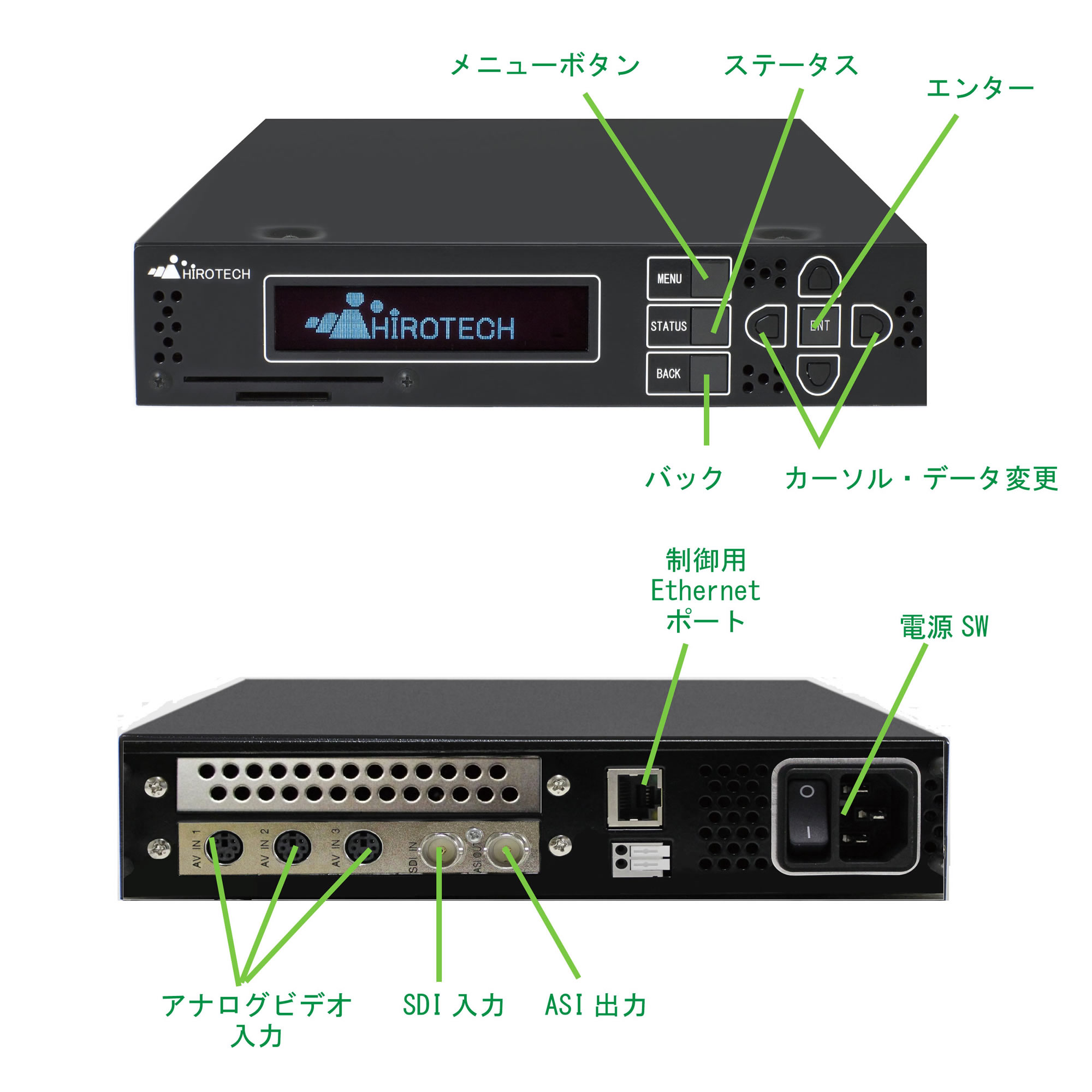

● SDI入力・アナログコンポジット入力に対応
エンコーダにはアナログコンポジット入力、SD-SDI入力を装備。
SDI入力機能を標準装備しているほか、オプションでアナログ入力対応のケーブルを付属することも可能です。
製品説明
仕様
基本仕様
| 製品名 |
|---|
| 品名 | SD×4ch フルセグエンコーダユニット |
|---|
| 型番 | DBS6230 |
|---|
| エンコーダ部 |
|---|
| アナログ入力端子 | mini DIN ※専用ケーブル仕様（別売）
ビデオ：コンポジット/コンポーネント（NTSC/PAL)
オーディオ：モノラル/ステレオ/デュアルモノ（最大2Vrms、不平衡） |
|---|
| デジタル入力端子 | BNC 75Ω
ビデオ：SD/HD-SDI
エンベデッドオーディオ対応 |
|---|
| 映像圧縮方式 | MPEG-2/H.264 MP＠HL、H14L、ML 2～20Mbps
1080i/625i/525i |
|---|
| 音声圧縮方式 | MPEG-2 AAC-LC
48,64,96,128,192,256,320,384Kbps |
|---|
| 入力系統 最大数 | 4入力まで |
|---|
| 出力端子 | DVB-ASI（BNC 75Ω） 信号振幅：800mVp-p |
|---|
| その他 |
|---|
| 電源 | AC100V （50/60Hz） |
|---|
| 消費電力 | AC100V入力にて60W以下 |
|---|
| 外形寸法 | 220(W)×44(H)×370(D)mm（突起含まず） |
|---|
| 重量 | 3.0kg以下 |
|---|
| 動作条件 | 温度 5～40 ℃
湿度 55 % ±10 RH (結露なきこと) |
|---|
| 保存・輸送条件 | 温度 -20～60 ℃
湿度 20～85 ％ RH (結露なきこと） |
|---|
| 付属品 | AC電源ケーブル 1Uハーフ ラックマウント用取り付け金具 |
|---|
| オプション（有料） | 1Uハーフ 連結用金具
mini DIN コンポジット+コンポーネントケーブル※専用ケーブル仕様（別売）
mini DIN コンポジット+Sビデオケーブル※専用ケーブル仕様（別売） |
|---|
■この製品は現在販売しておりません
