放送・通信関連製品 生産終了品地上デジタルチューナー内蔵 TS over IP出力ユニット
DBS6160
【生産終了品】
地デジチューナーとTS over IP出力機能を搭載したユニットです。地上デジタル放送の任意チャンネル、もしくはASIポートから入力したTSをTS/IP変換します。受信したTSの全てを出力するほか、NULLを低減して有効ビットレートに近いレートで出力することができます。TS over IP入力 OFDM変調器ユニット [DBS6100]と併せて「区域外IP送信システム」を構築することができます。
製品特長
● 地上デジタル放送の任意チャンネルリアルタイム受信・外部TS入力対応
受信したTSの全てを出力する場合 とNULLを低減して有効ビットレートに近いレートで出力する場合の2通りから選択します。
● TS over IP出力機能
米国のIPTV方式Pro-MPEG準拠のIP出力機能を搭載。CBR転送、FEC生成にも対応。ユニキャストあるいはマルチキャストで伝送を行います。

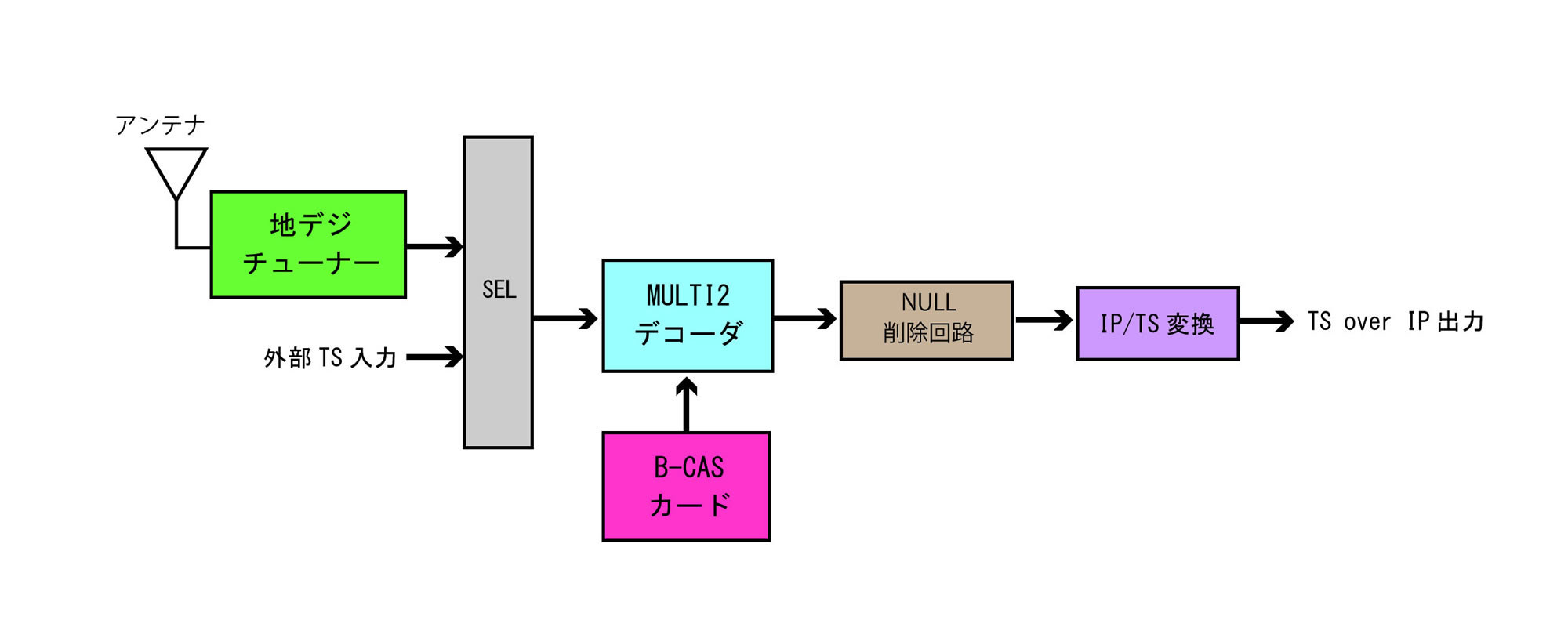

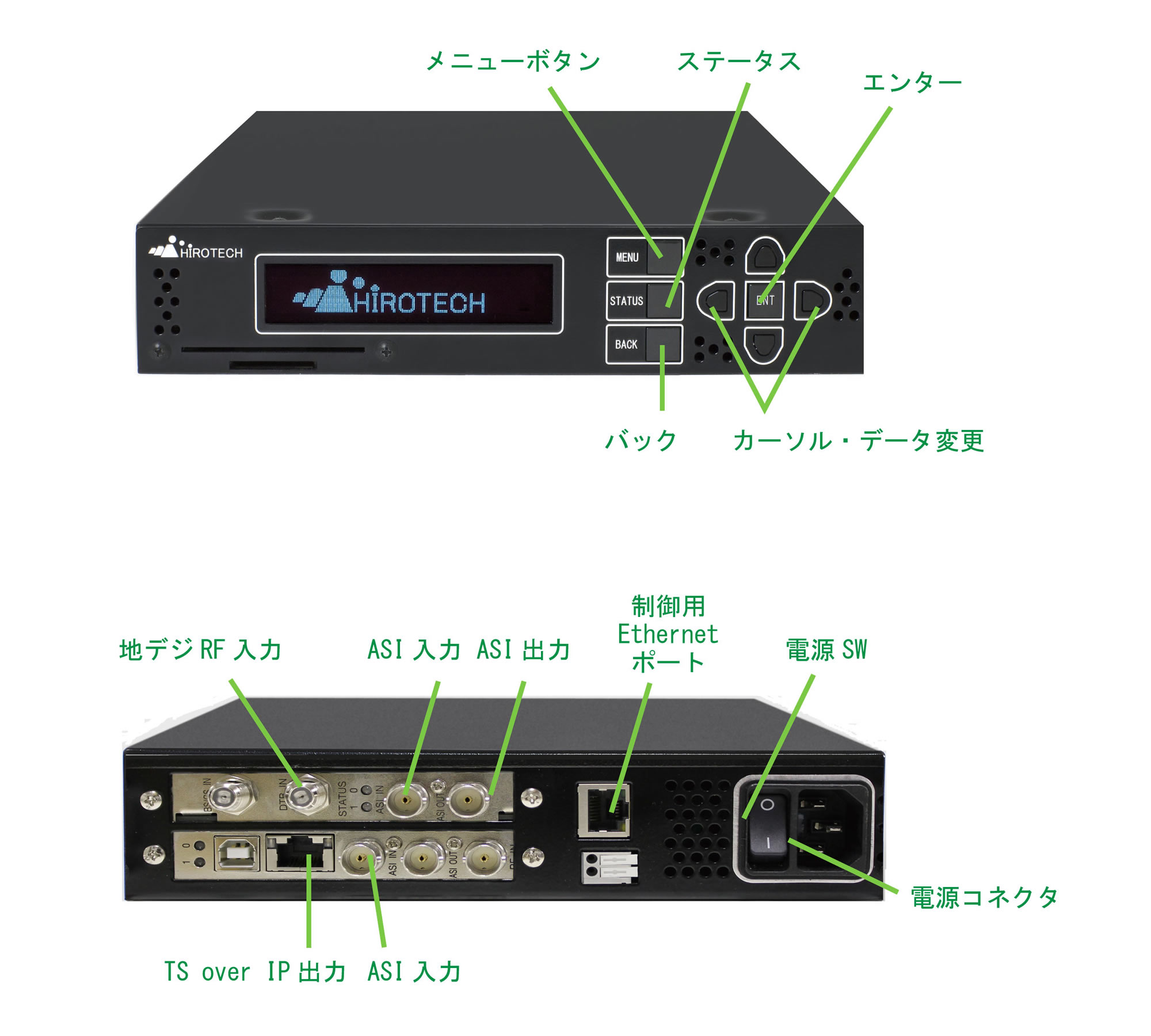

製品説明
仕様
基本仕様
| 製品名 |
|---|
| 品名 | 地上デジタルチューナー内蔵 TS over IP出力ユニット |
|---|
| 型番 | DBS6160 |
|---|
| チューナー部 |
|---|
| 入力端子 | RF×1（F型 75Ω） |
|---|
| 受信帯域 | 90MHz～770MHz(VHF/UHF/CATV) |
|---|
| 受信レベル | -20～-60dBm(VHF/UHF/CATV) |
|---|
| ASI入出力 |
|---|
| 入力端子 | DVB-ASI（BNC 75Ω） 信号振幅：720～950mVp-p |
|---|
| 出力端子 | DVB-ASI（BNC 75Ω） 信号振幅：800mVp-p |
|---|
| TS over IP |
|---|
| IP入力 | – |
|---|
| IP出力 | ○ |
|---|
| 通信インターフェース | RJ-45 100/1000Mbps IEEE802.3準拠 |
|---|
| 転送プロトコル | RTP（UDPのみ） FEC（Pro-MPEG CoP3）
マルチキャスト対応（IGMPｖ2、MLDｖ1、MLDｖ2） |
|---|
| 伝送方式 | CBR伝送 |
|---|
| その他 |
|---|
| 電源 | AC100V （50/60Hz） |
|---|
| 消費電力 | AC100V入力にて60W以下 |
|---|
| 外形寸法 | 220(W)×44(H)×370(D)mm（突起含まず） |
|---|
| 重量 | 3.0kg以下 |
|---|
| 動作条件 | 温度 5～40 ℃
湿度 55 % ±10 RH (結露なきこと) |
|---|
| 保存・輸送条件 | 温度 -20～60 ℃
湿度 20～85 ％ RH (結露なきこと） |
|---|
| 付属品 | AC電源ケーブル 1Uハーフ ラックマウント用取り付け金具 |
|---|
| オプション（有料） | 1Uハーフ 連結用金具 |
|---|
■この製品は現在販売しておりません
