放送・通信関連製品 生産終了品TS over IP入力 OFDM変調器ユニット
DBS6100
【生産終了品】

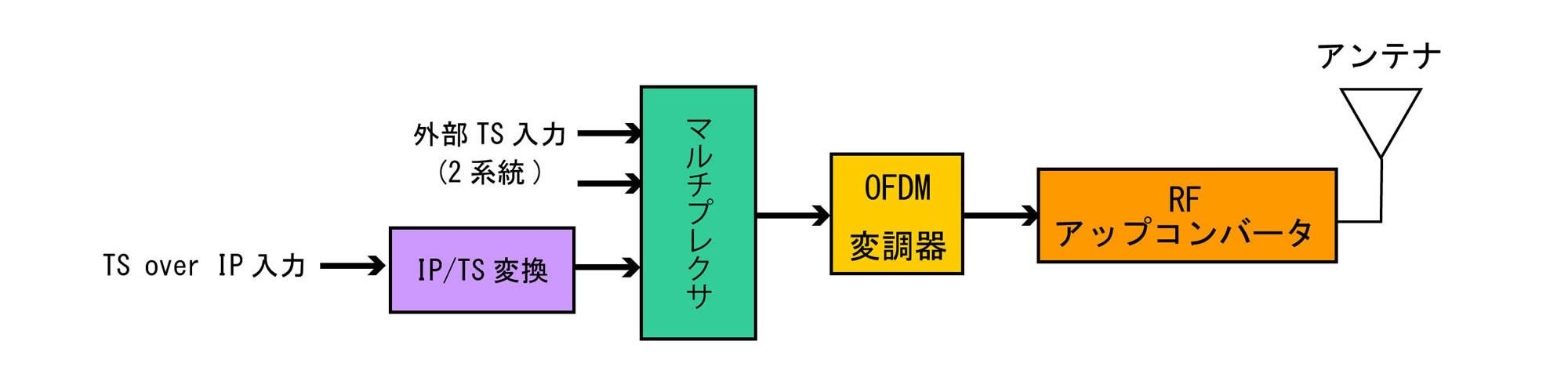

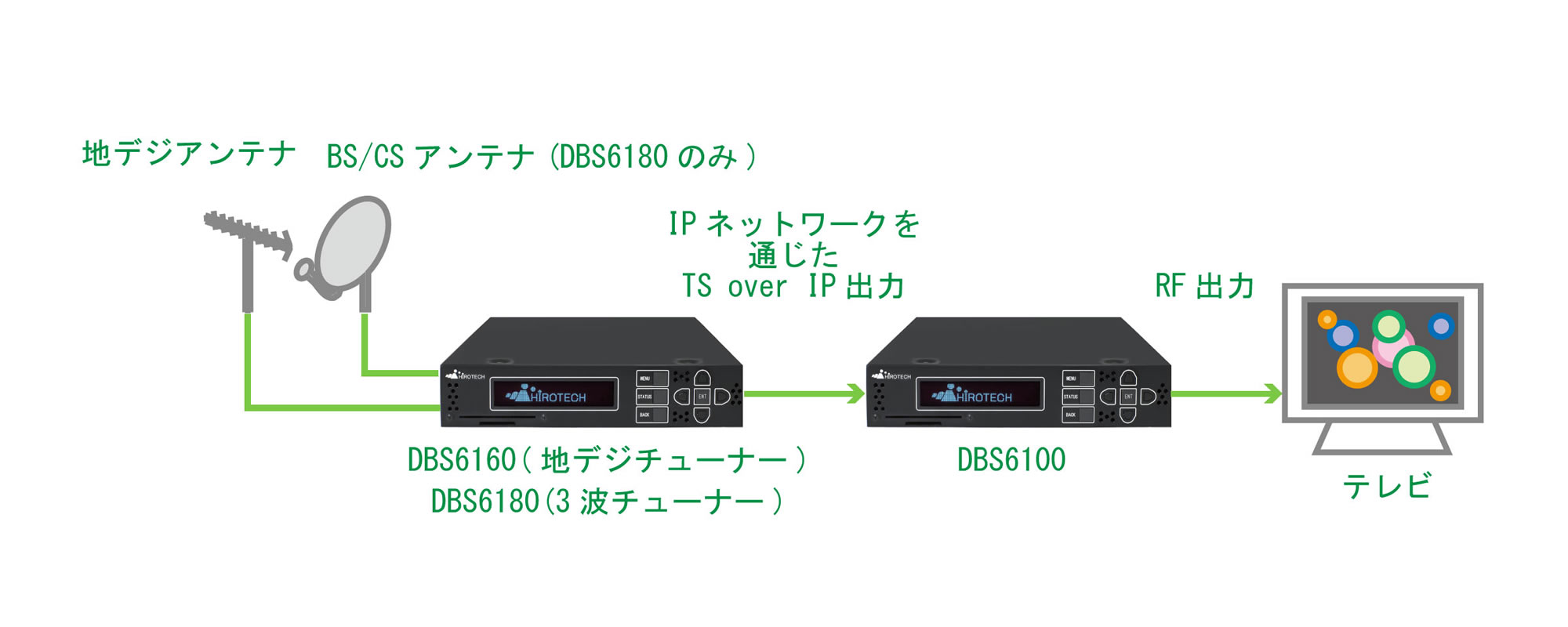

TS over IP入力機能とOFDM変調器を搭載したユニットです。IP出力装置からネットワークに送出されたストリームを受信してRTPなどのキャプセルデータを処理。FEC等のエラー補正を行った後、送信時と同じTSレートを生成します。このTSをOFDM変調器でRF出力するユニットです。OFDM変調器は1+12/13/エリアワンセグ、3種類の変調出力に対応しています。地上デジタルチューナー内蔵 TS over IP出力ユニット [DBS6160]と併せて「区域外IP送信システム」を構築することができます。
製品特長
● 送信時と同じTSレートの生成
IPネットワーク経由で受信したデータのRTP処理・FEC付加を行います
● OFDM変調器を搭載
任意のチャンネルおよびセグメントでRF出力が可能です。（出力＝最大105dBμV）
● ASI入力端子を3系統装備
HD-MPEG2/SD-MPEG2信号やデータ放送など、様々なTS信号をMUXできます。

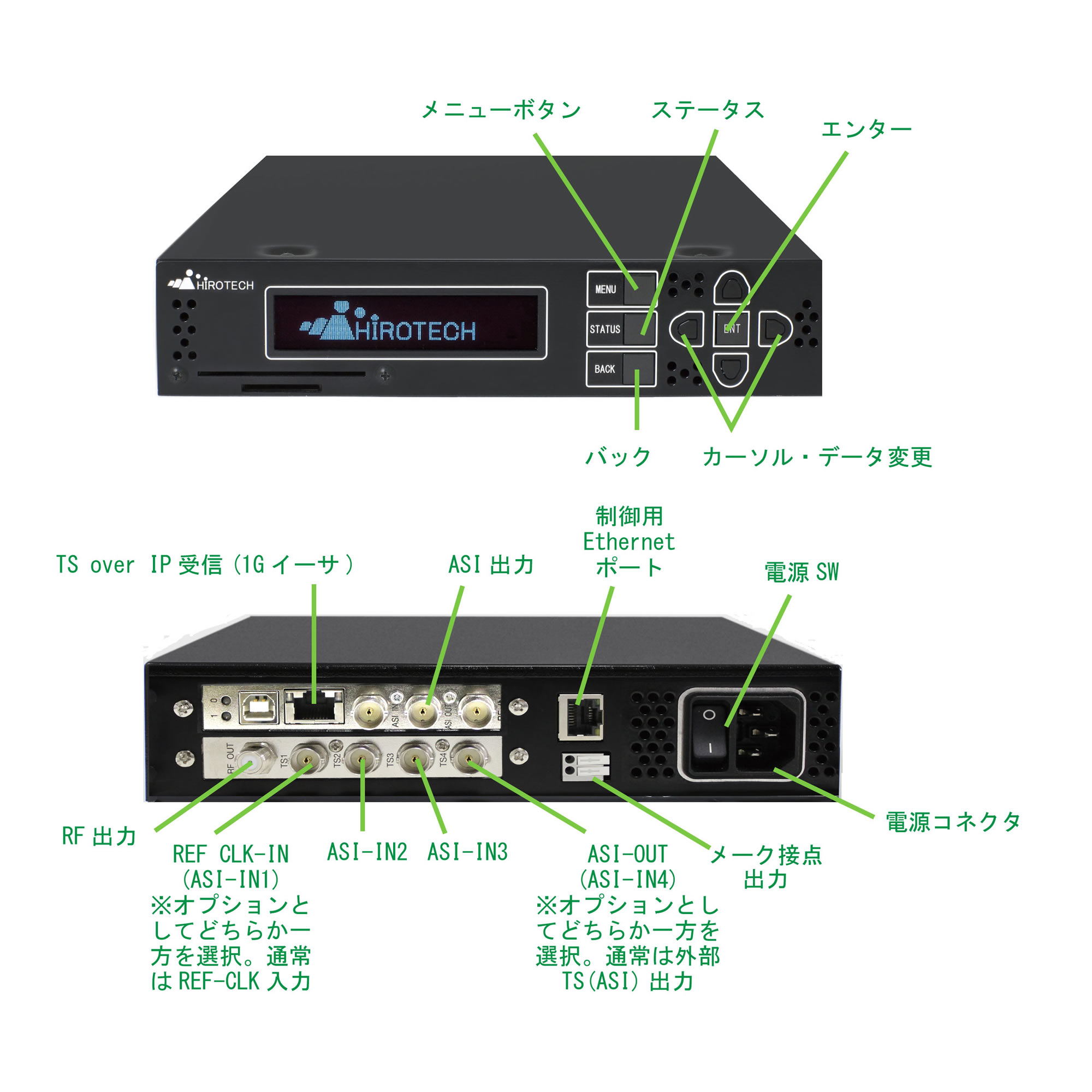

製品説明
仕様
基本仕様
| 製品名 |
|---|
| 品名 | TS over IP入力 OFDM変調器ユニット |
|---|
| 型番 | DBS6100 |
|---|
| ASI入出力 |
|---|
| 入力端子 | DVB-ASI（BNC 75Ω） 信号振幅：720～950mVp-p |
|---|
| 出力端子 | DVB-ASI（BNC 75Ω） 信号振幅：800mVp-p |
|---|
| TS over IP |
|---|
| IP入力 | – |
|---|
| IP出力 | ○ |
|---|
| 通信インターフェース | RJ-45 100/1000Mbps IEEE802.3準拠 |
|---|
| 転送プロトコル | RTP（UDPのみ） FEC（Pro-MPEG CoP3）
マルチキャスト対応（IGMPｖ2、MLDｖ1、MLDｖ2） |
|---|
| 伝送方式 | CBR伝送 |
|---|
| OFDM変調器部 |
|---|
| 変調方式 | MODE3 13セグメント |
|---|
| キャリア変調方式 | 64QAM |
|---|
| ガードインターバル | 1/16 |
|---|
| 畳み込み符号 | 7/8 |
|---|
| 時間インターリープ | 2 |
|---|
| 出力端子 | RF（F型 75Ω） |
|---|
| 出力レベル | 95dBμV～110ｄBμV |
|---|
| 出力周波数 | 90MHz～770MHz（VHF/UHF/CATV) |
|---|
| その他 |
|---|
| 電源 | AC100V （50/60Hz） |
|---|
| 消費電力 | AC100V入力にて60VA以下 |
|---|
| 外形寸法 | 220(W)×44(H)×370(D)mm（突起含まず） |
|---|
| 重量 | 3.0kg以下 |
|---|
| 動作条件 | 温度 5～40 ℃
湿度 55 % ±10 RH (結露なきこと) |
|---|
| 保存・輸送条件 | 温度 -20～60 ℃
湿度 20～85 ％ RH (結露なきこと） |
|---|
| 付属品 | AC電源ケーブル 1Uハーフ ラックマウント用取り付け金具 |
|---|
| オプション（有料） | 1Uハーフ 連結用金具 (2台のDBS6000シリーズを連結し、ラックマウントする為の金具) |
|---|
■この製品は現在販売しておりません
