地デジトランスモジュレーションユニット

DBS6070

【生産終了品】

BS/110°CSデジタルチューナとOFDM変調器を内蔵したトランスモジュレーション対応の自主放送ユニットです。チューナで放送を受信し、B-CASカードでMULTI2デコードしたTSストリームから任意の番組を選択します。選択したTSに地上デジタル放送で必要なPSIを付加し、任意のUHFチャンネルに番組を出力することができます。

カタログ

製品特長

● BS/CSデジタル放送の高画質映像を「地デジ」で楽しめる

BS/CSデジタル放送を地上デジタル放送に変換するユニットです。

● BS/CS110°デジタルチューナー内蔵

BS/CS110°放送の受信を行います。

● OFDM変調器を搭載

OFDM変調器とアップコンバータを用いて、任意のチャンネルおよびセグメントでRF出力します。（出力＝最大105dBμV）

● B-CASスロット対応

1箇所でスクランブルされたストリームをデコードするため、各部屋ごとにB-CASカード契約を必要とせず、簡便かつ経済的にシステムを構築できます。

● マルチプレクサ搭載

映像・音声だけでなく、EPGやBMLをMUXすることも可能です。

● 1つのチャンネル周波数に複数の番組をまとめられる

DBS6070一台でSD放送であれば合計3番組を、HD放送であれば1番組を地デジとして放送することができます。空チャンネルで送出できる番組数を増やすことが可能です。

● EPGデータの差し替えに対応

指定したプログラムのEPGだけを抽出できます。

製品説明

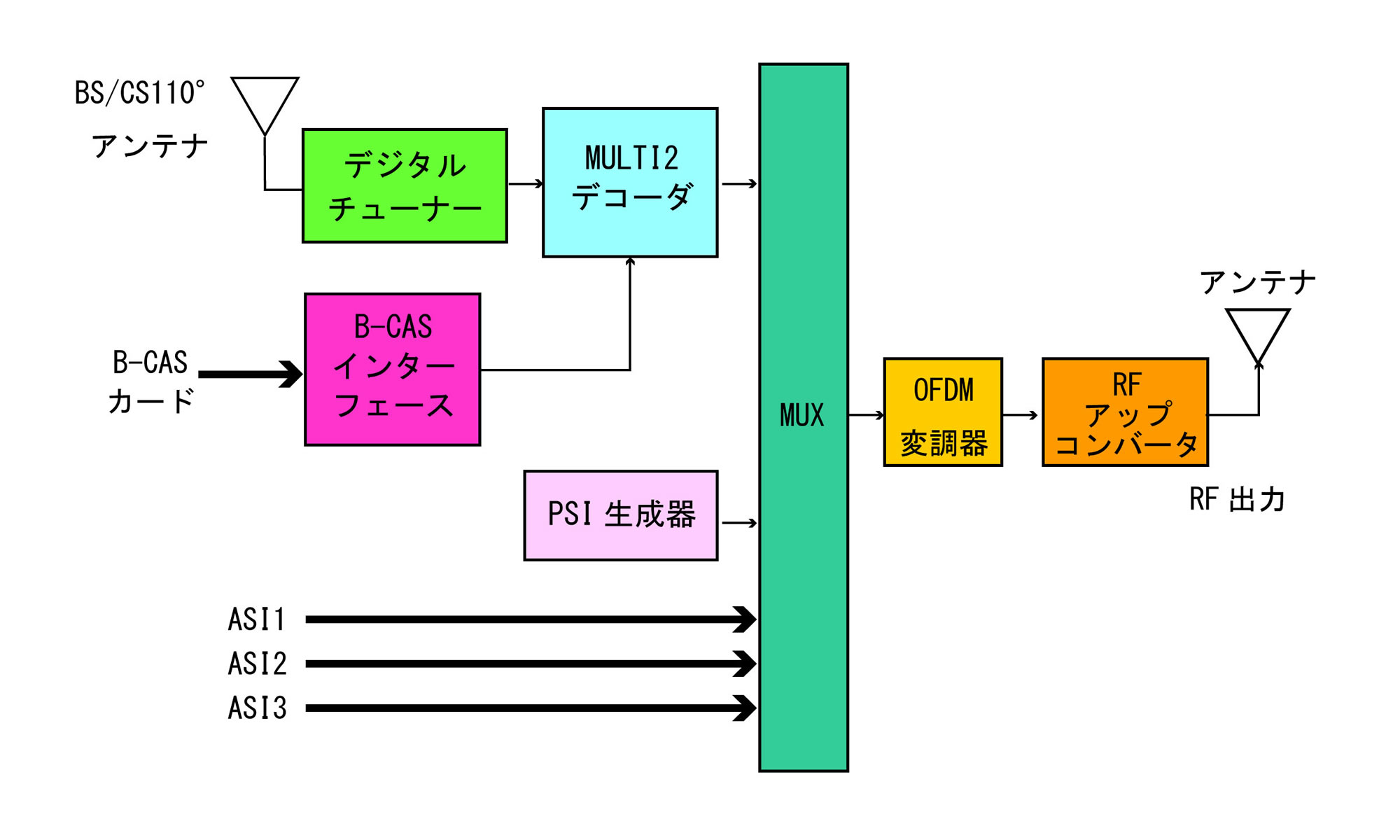

ブロック図

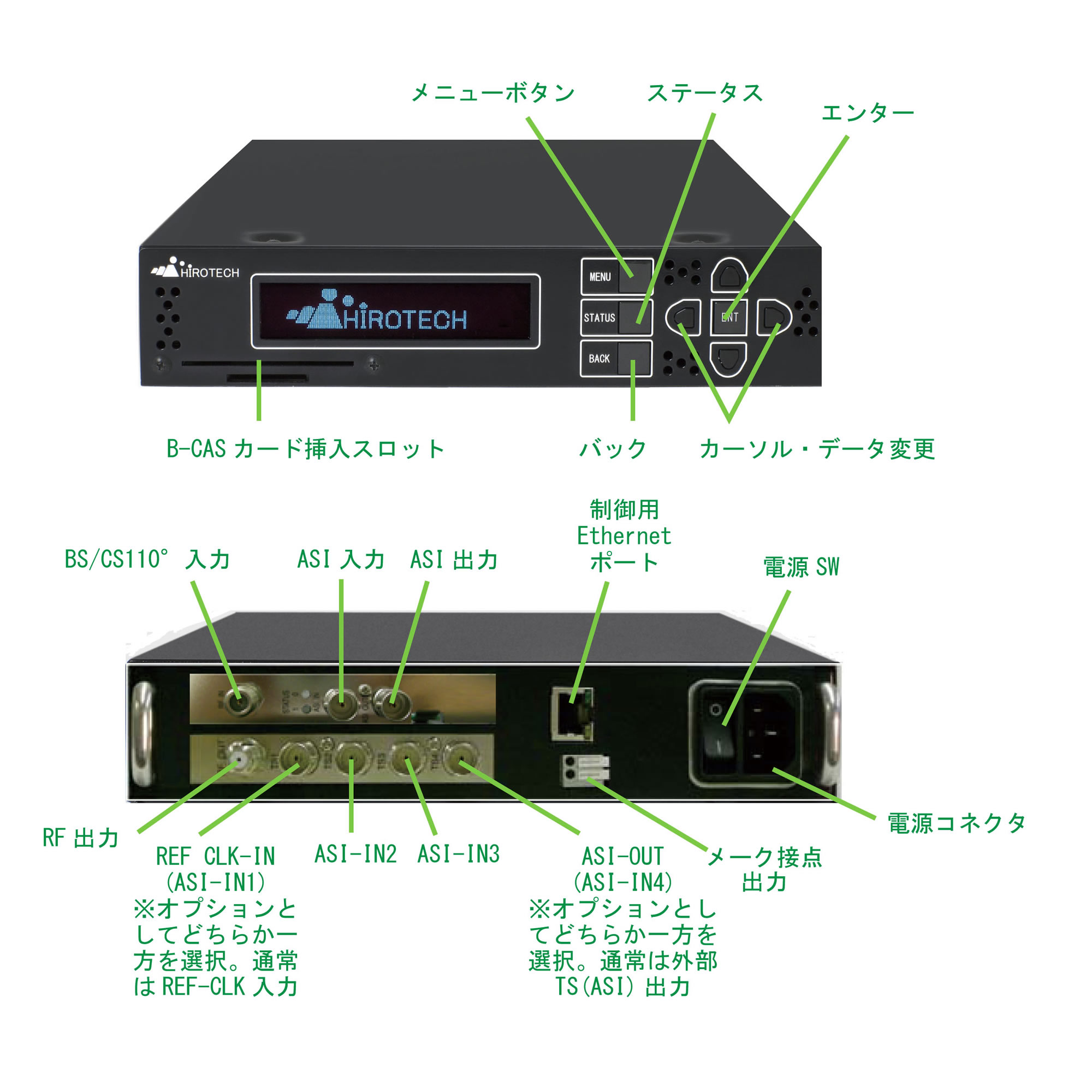

インターフェース

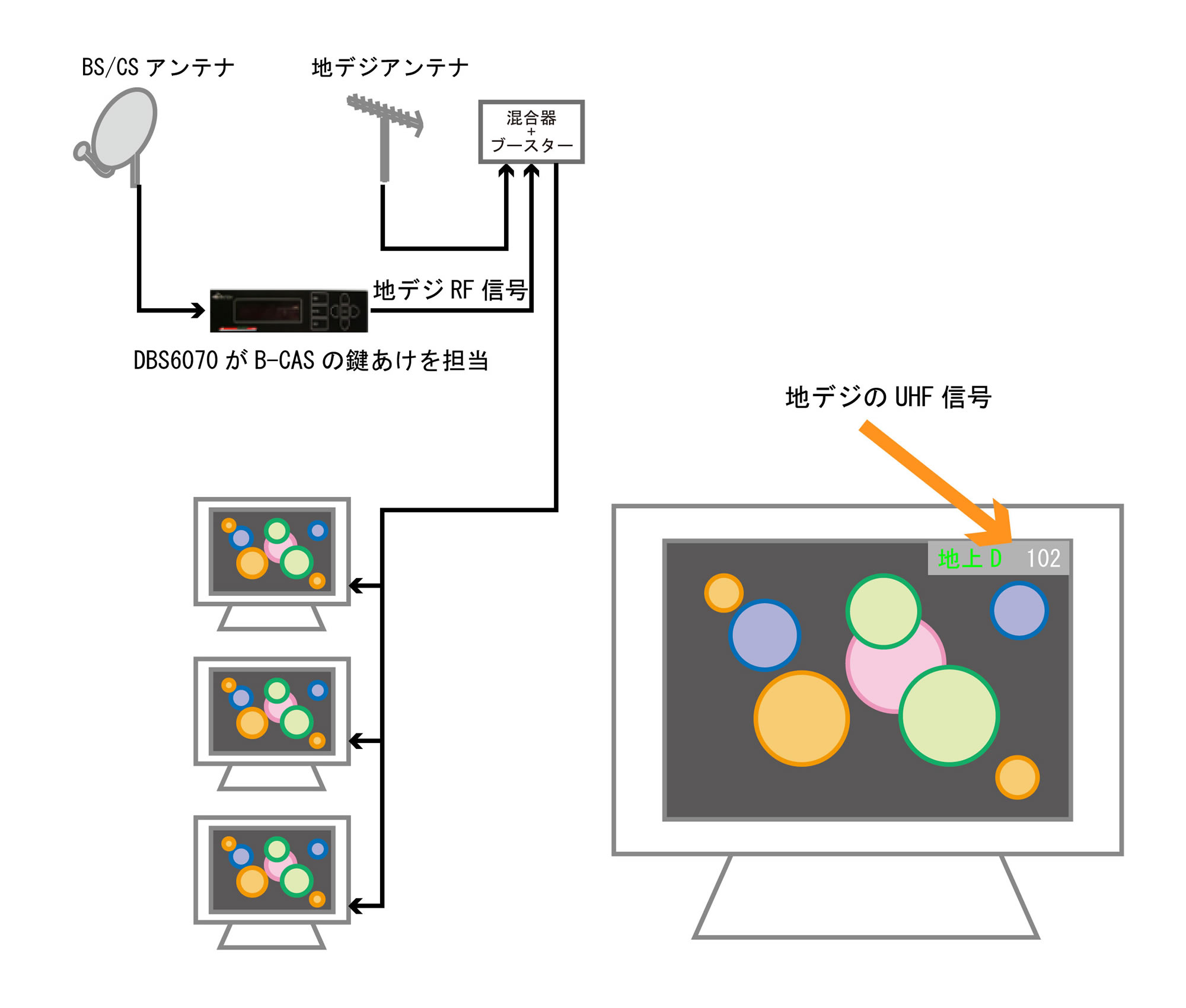

構成例

仕様

基本仕様

製品名
品名	地デジトランスモジュレーションユニット
型番	DBS6070
チューナー部
入力端子	RF×1（F型　75Ω）
受信帯域	950MHz～2150MHz（BS/CS110°）
受信レベル	-5 ～ -45dBm（BS/CS110°）
ASI入出力
入力端子	DVB-ASI×1（BNC　75Ω）　信号振幅：720～950mVp-p
出力端子	DVB-ASI×1（BNC　75Ω）　信号振幅：800mVp-p
OFDM変調器部
変調方式	MODE3 13セグメント
キャリア変調方式	64QAM
ガードインターバル	1/16
畳み込み符号	7/8
時間インターリープ	2
出力端子	RF（F型　75Ω）
出力レベル	95dBμV～110ｄBμV
出力周波数	90MHz～770MHz（VHF/UHF/CATV)
その他
電源	AC100V （50/60Hz）
消費電力	AC100V入力にて60VA以下
外形寸法	220(W)×44(H)×370(D)mm（突起含まず）
重量	3.0kg以下
動作条件	温度 5～40 ℃ 湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件	温度 -20～60 ℃ 湿度 20～85 ％ RH (結露なきこと）
付属品	AC電源ケーブル　1Uハーフ　ラックマウント用取り付け金具
オプション（有料）	1Uハーフ　連結用金具 (2台のDBS6000シリーズを連結し、ラックマウントする為の金具)

■この製品は現在販売しておりません
