放送・通信関連製品 生産終了品ワンセグ・フルセグエンコーダ内蔵 OFDM変調器ユニット
DBS6052B
【生産終了品】

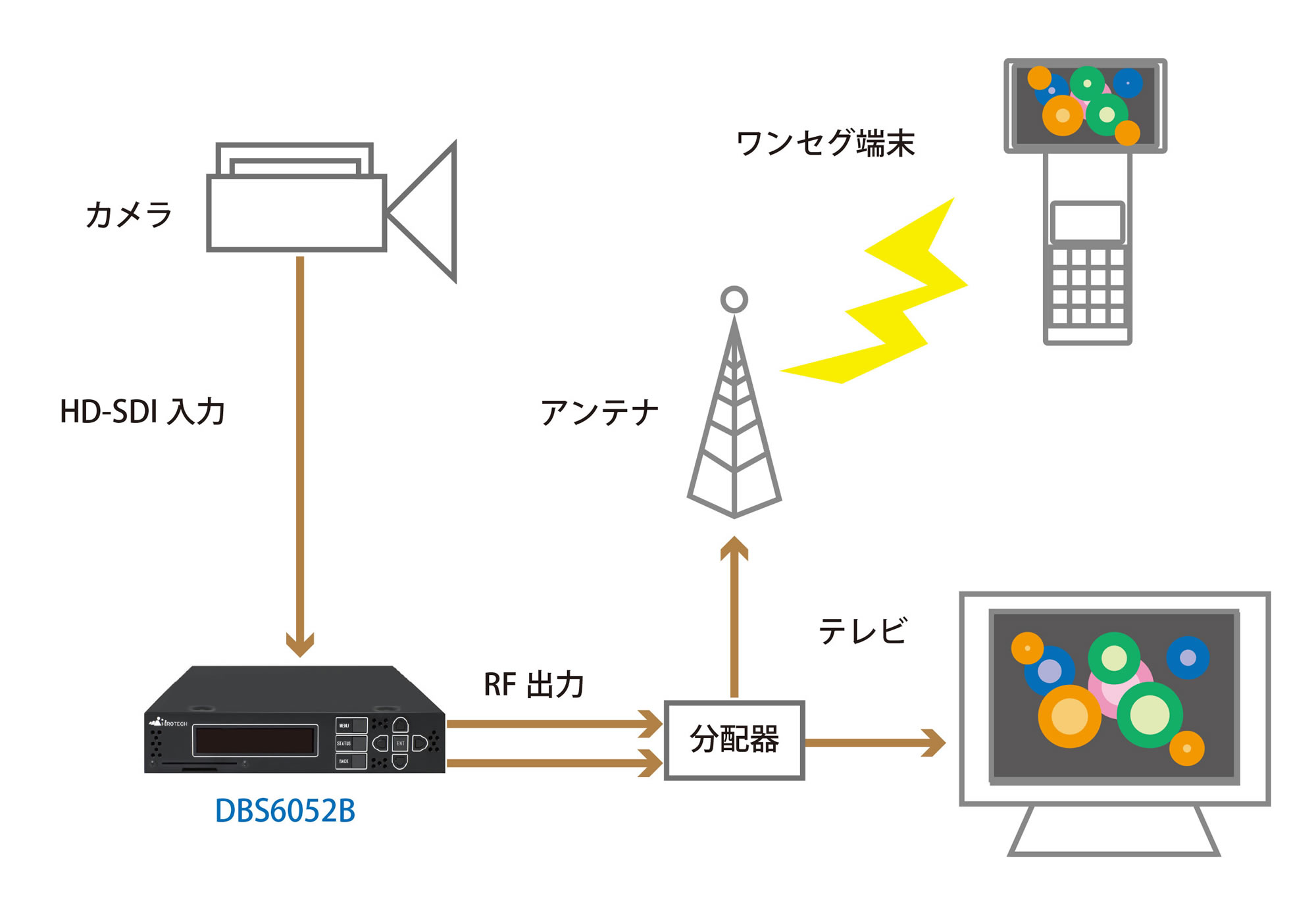

1Uハーフにワンセグ・フルセグエンコーダとOFDM変調器を搭載したユニットです。フルセグエンコーダはMPEG2方式とH.264方式のマルチチャンネルに対応しており、南米においても使用できます。HDエンコーダ画質は業界トップクラス。高精細で臨場感あふれる映像表現をお楽しみいただけます。イベント会場などでの中継映像の配信などに最適です。
製品特長
● フルセグエンコーダは、MPEG2方式とH.264方式に対応
マルチフォーマットエンコーダ搭載で南米ブラジル、アルゼンチンにも対応。
● OFDM変調器を搭載
UHF・CATV・VHFチャンネルでRF出力が可能。マルチチャンネル出力を実現しました。

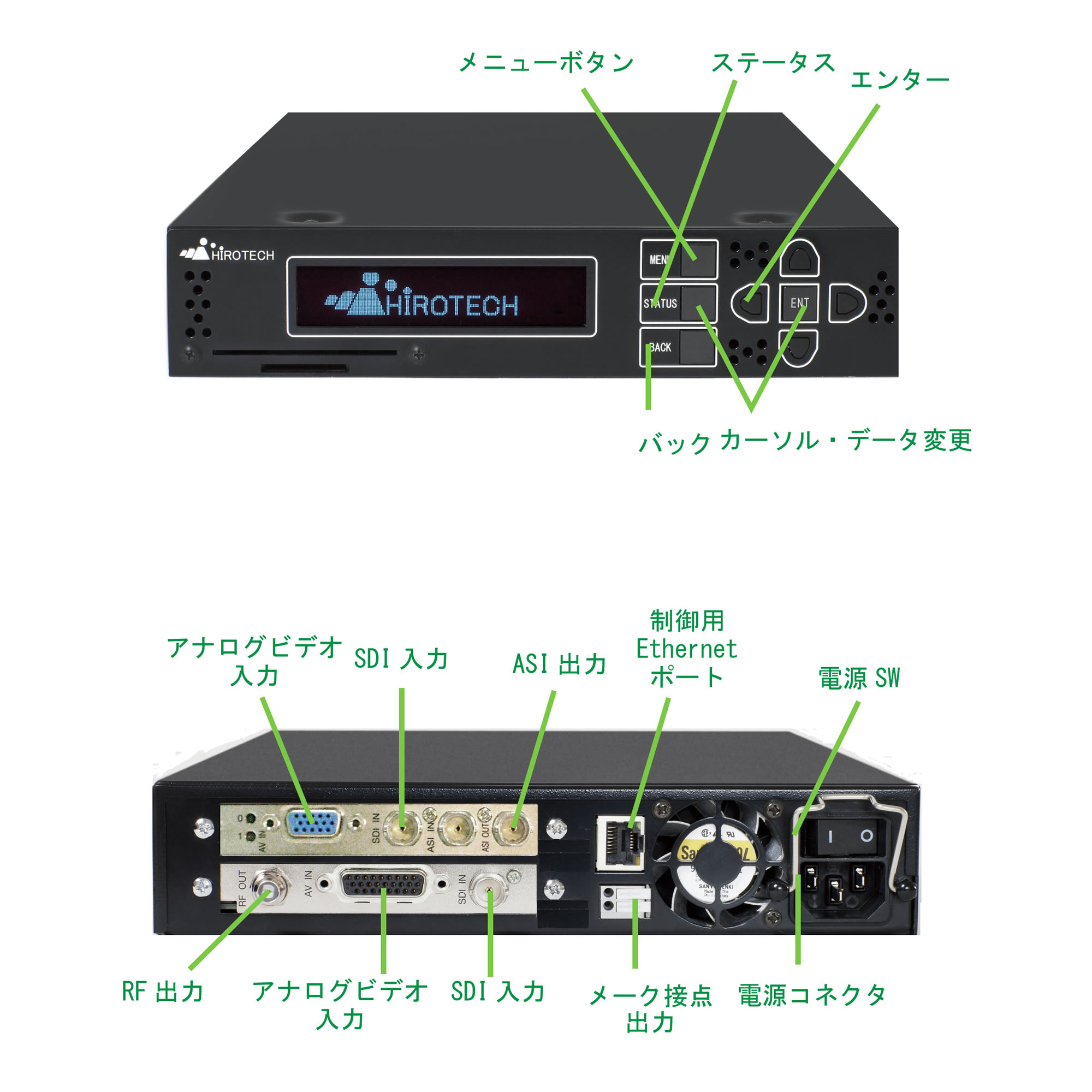

● SDI入力・アナログコンポジット入力に対応
エンコーダにはSD入力(アナログコンポジット)、HD入力(HD-SDI/SDI)を装備。

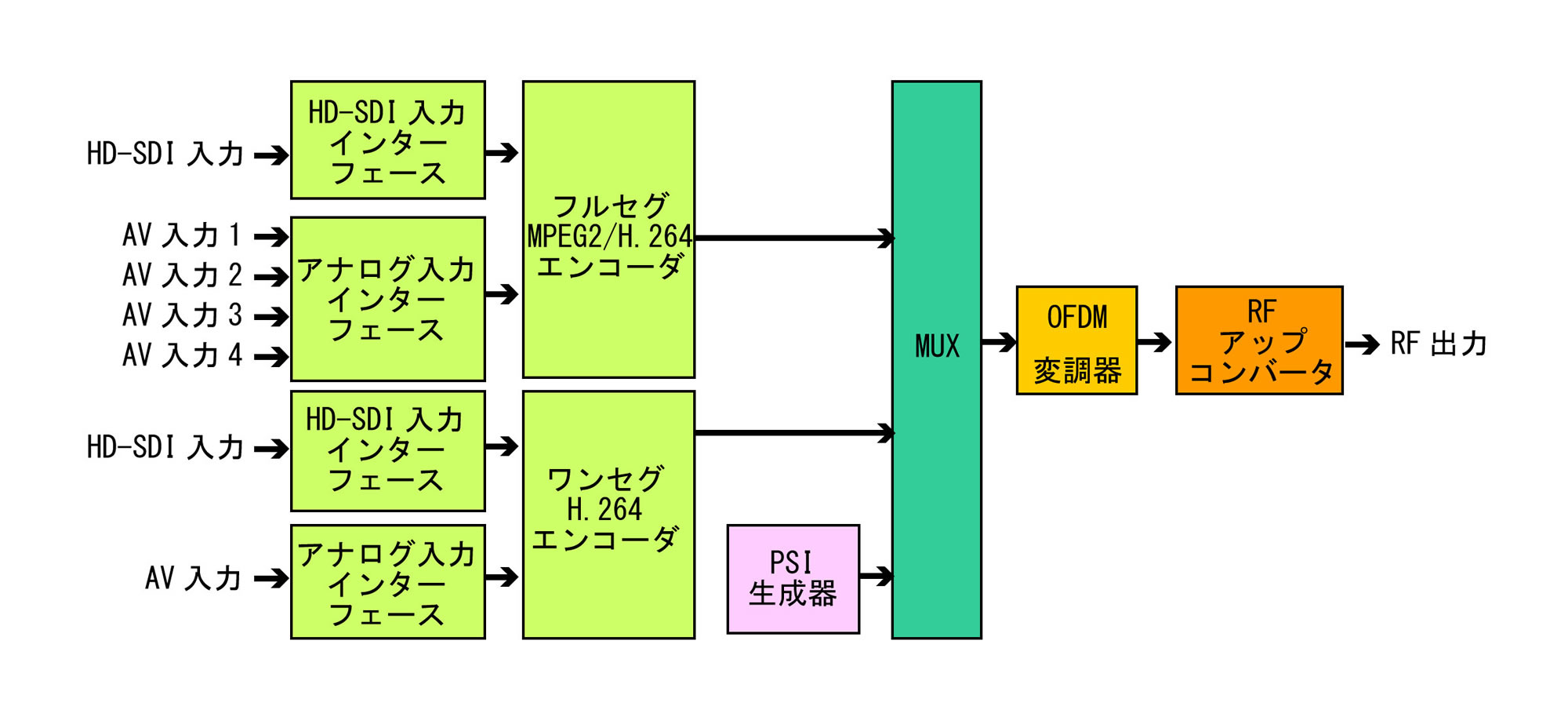

製品説明
仕様
基本仕様
| 製品名 |
|---|
| 品名 | ワンセグ・フルセグエンコーダ内蔵 OFDM変調器ユニット |
|---|
| 型番 | DBS6052B |
|---|
| フルセグエンコーダ部 |
|---|
| アナログ入力端子 | mini DIN ※専用ケーブル仕様（別売）
ビデオ：コンポジット/コンポーネント（NTSC/PAL)
オーディオ：モノラル/ステレオ/デュアルモノ（最大2Vrms、不平衡） |
|---|
| デジタル入力端子 | BNC 75Ω
ビデオ：SD/HD-SDI
エンベデッドオーディオ対応 |
|---|
| 映像圧縮 | MPEG-2/H.264 MP＠HL、H14L、ML 2～20Mbps
1080i/625i/525i |
|---|
| 音声圧縮 | MPEG-2 AAC-LC
48,64,96,128,192,256,320,384Kbps |
|---|
| 出力端子 | DVB-ASI（BNC 75Ω） 信号振幅：800mVp-p |
|---|
| ワンセグエンコーダ部 |
|---|
| アナログ入力端子 | D-sub 15PIN ※専用ケーブル仕様（別売）
ビデオ：コンポジット/S-Video/コンポーネント（NTSC/PAL)
オーディオ：モノラル/ステレオ/デュアルモノ（最大2Vrms、不平衡） |
|---|
| デジタル入力端子 | BNC 75Ω
ビデオ：SD/HD-SDI
エンベデッドオーディオ対応 |
|---|
| 映像圧縮 | H.264 Baseline Profinle |
|---|
| 音声圧縮 | AAC-SBR Profile |
|---|
| 出力端子 | DVB-ASI（BNC 75Ω） 信号振幅：800mVp-p |
|---|
| ASI入出力 |
|---|
| 入力端子 | – |
|---|
| 出力端子 | DVB-ASI×1（BNC 75Ω） 信号振幅：800mVp-p |
|---|
| OFDM変調器部 |
|---|
| 変調方式 | MODE3 13セグメント |
|---|
| キャリア変調方式 | 64QAM |
|---|
| ガードインターバル | 1/16 |
|---|
| 畳み込み符号 | 7/8 |
|---|
| 時間インターリープ | 2 |
|---|
| 出力端子 | RF（F型 75Ω） |
|---|
| 出力レベル | 95dBμV～110ｄBμV |
|---|
| 出力周波数 | 90MHz～770MHz（VHF/UHF/CATV) |
|---|
| その他 |
|---|
| 電源 | AC100V （50/60Hz） |
|---|
| 消費電力 | AC100V入力にて60W以下 |
|---|
| 外形寸法 | 220(W)×44(H)×370(D)mm（突起含まず） |
|---|
| 重量 | 3.0kg以下 |
|---|
| 動作条件 | 温度 5～40 ℃
湿度 55 % ±10 RH (結露なきこと) |
|---|
| 保存・輸送条件 | 温度 -20～60 ℃
湿度 20～85 ％ RH (結露なきこと） |
|---|
| 付属品 | AC電源ケーブル 1Uハーフ ラックマウント用取り付け金具
ワンセグエンコーダアナログケーブル |
|---|
| オプション（有料） | OSD（文字表示機能）
1Uハーフ 連結用金具
mini DIN コンポジット+コンポーネントケーブル（専用ケーブル仕様）
mini DIN コンポジット+Sビデオケーブル（専用ケーブル仕様） |
|---|
■この製品は現在販売しておりません
