SD×8chエンコーダ内蔵 OFDM変調器ユニット

DBS6033B

価格：オープン

自主放送システム向けSD2×RF2chのSD8入力対応OFDM変調器ユニット

1Uハーフ筐体にSD×8chのエンコーダを搭載したユニットです。省スペースで多チャンネルを実現できる為、病院やホテルなどでの視聴制限用途にもスマートに導入いただけます。

カタログ

製品特長

● 各エンコーダは、MPEG2方式とH.264方式に対応

マルチフォーマットエンコーダ搭載で南米ブラジル、アルゼンチンにも対応。

● OFDM変調器を搭載

UHF・CATV・VHFチャンネルでRF出力が可能。マルチチャンネル出力を実現しました。

● アナログコンポジット入力に対応

エンコーダにはSD入力(アナログコンポジット)を装備。(専用ケーブル付属) MPEG2-SD×4ch、H.264-SD×4chから選択し、1系統のRF出力を行います。

製品説明

DBS6033BはSD4入力×2対応のOFDM変調器です。入力は弊社専用のケーブルが付属しており、コンポジット・コンポーネントに対応。機器の設定はWEBブラウザから機器のIPアドレスで設定画面を開くことが出来ます。SD4波をそれぞれ1chにしての計2RF出力することが出来るので、自主放送を織り交ぜて地デジの空きチャンネルに混合することが可能です。

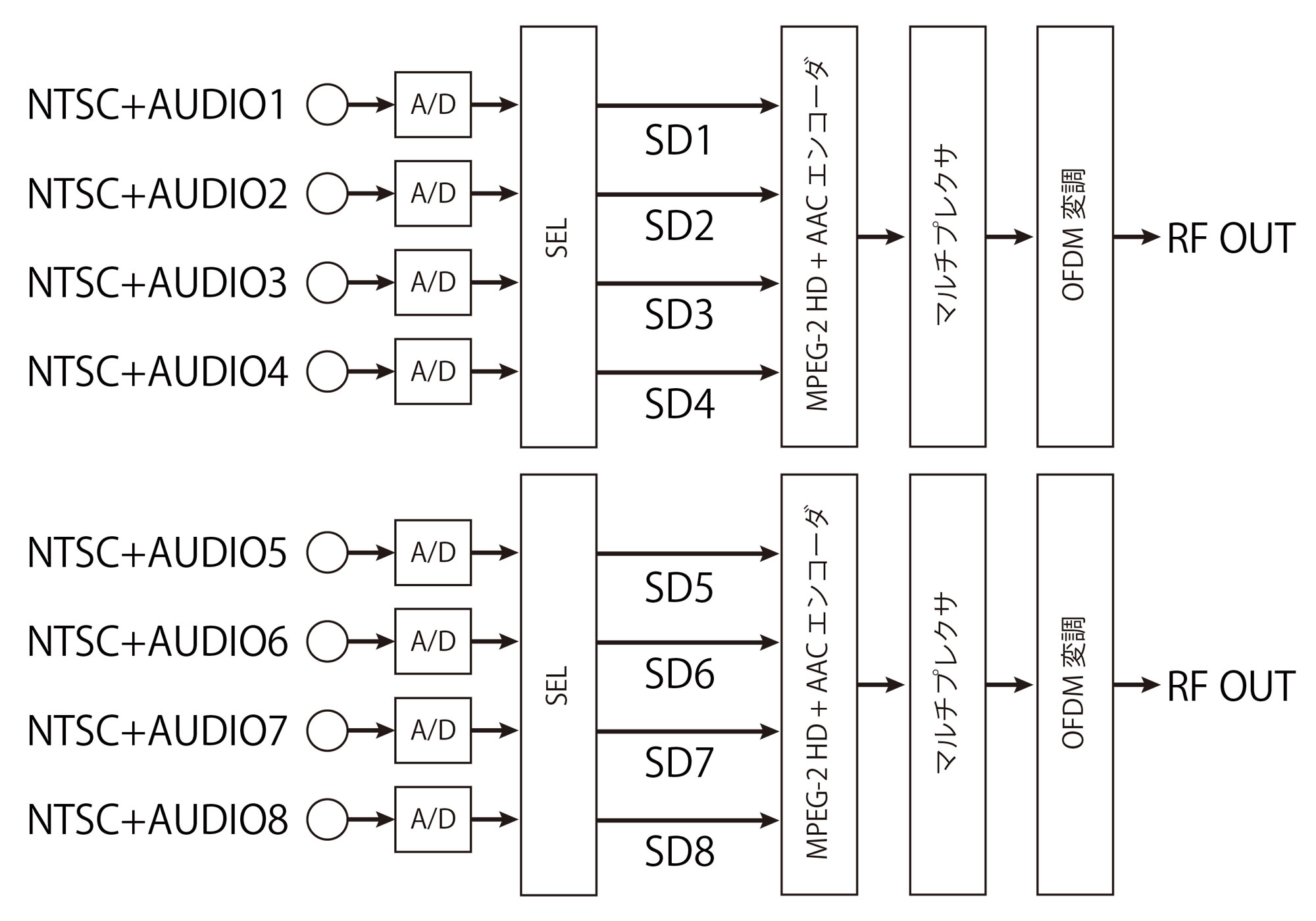

ブロック図

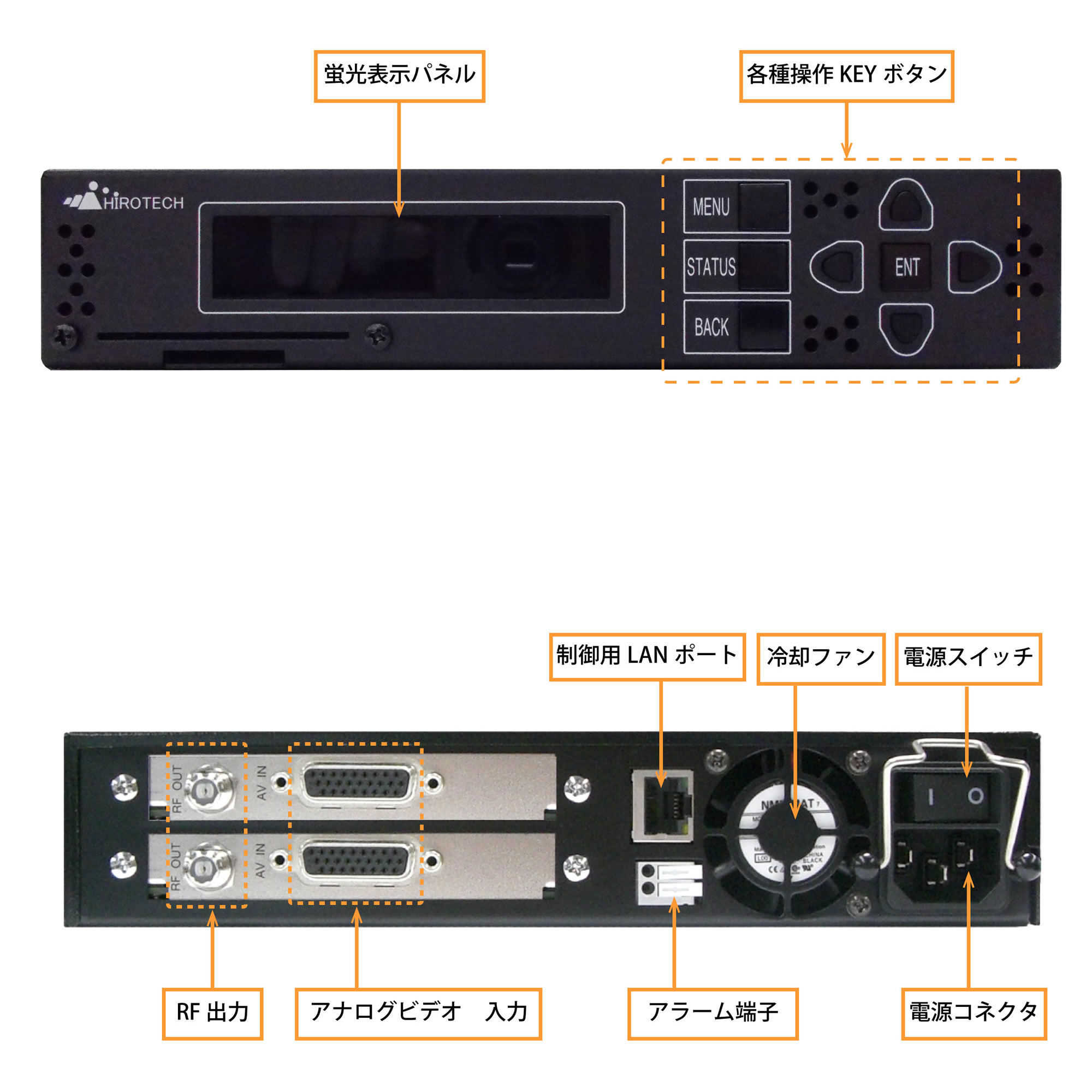

インターフェース

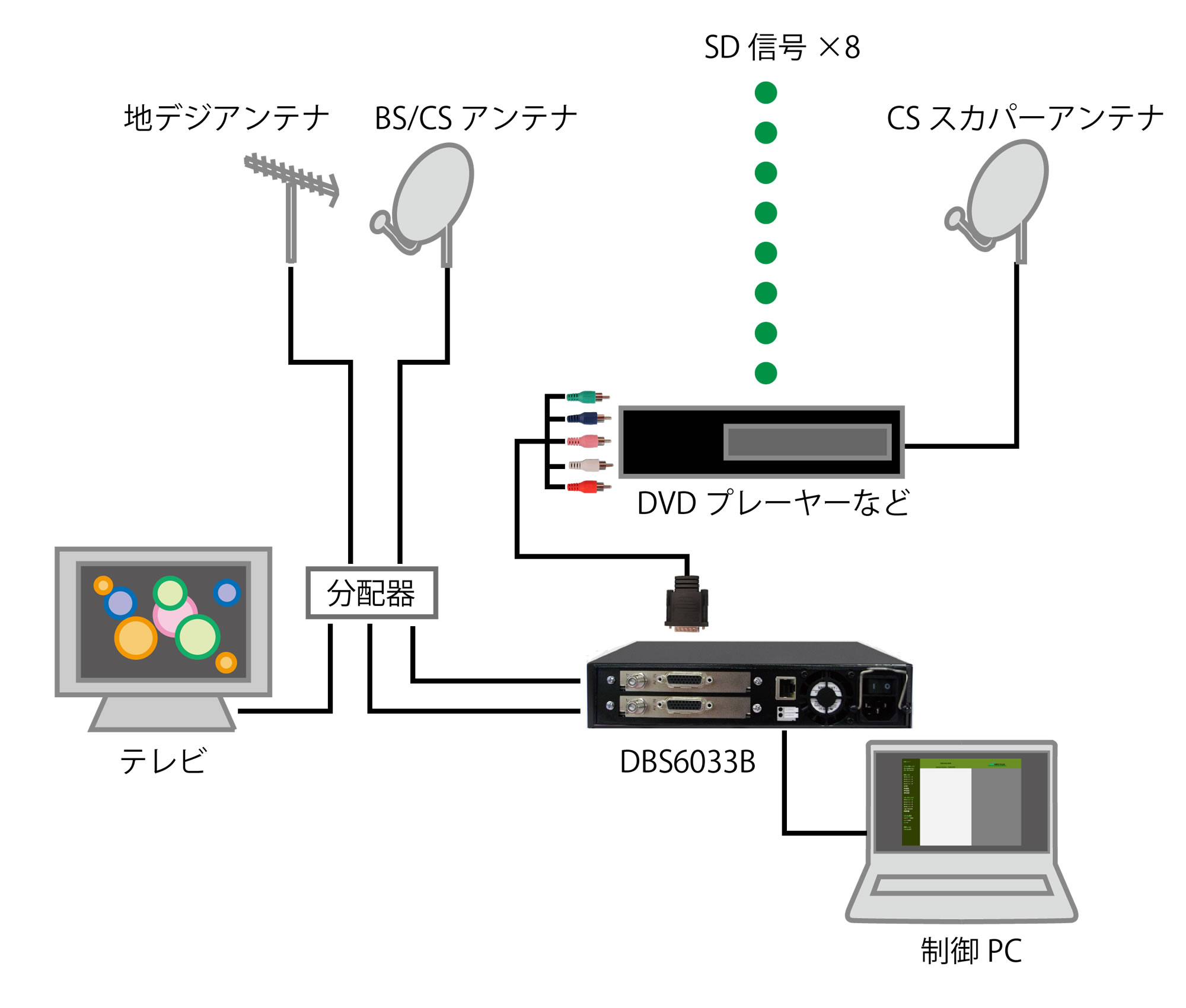

構成例

仕様

基本仕様

製品名
品名	SD×8chエンコーダ内蔵　OFDM変調器ユニット
型番	DBS6033B
エンコーダ部
アナログ入力端子	D-sub　26PIN ※専用ケーブル仕様（別売）ビデオ：コンポジット/コンポーネント（NTSC/PAL) オーディオ：モノラル/ステレオ/デュアルモノ（最大2Vrms、不平衡）
デジタル入力端子	MPEG-2/H.264　MP＠HL、H14L、ML　2～20Mbps 1080i/625i/525i
映像圧縮方式	MPEG-2 AAC-LC 48,64,96,128,192,256,320,384Kbps
音声圧縮方式	SDモードの：4入力×2
入力系統　最大数	MODE3 13セグメント
OFDM変調器部
変調方式	64QAM
キャリア変調方式	1/16
ガードインターバル	7/8
畳み込み符号	2
時間インターリープ	RF（F型　75Ω）
出力端子	95dBμV～110dBμV
出力レベル	90MHz～770MHz（VHF/UHF/CATV)
出力周波数	–
ASI出力※オプション
出力	–
ストリーム形式	–
伝送速度	–
その他
電源	AC100V （50/60Hz）
消費電力	AC100V入力にて60W以下
外形寸法	220(W)×44(H)×370(D)mm（突起含まず）
重量	3.0kg以下
動作条件	温度 5～40 ℃ 湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件	温度 -20～60 ℃ 湿度 20～85 ％ RH (結露なきこと）
付属品	AC電源ケーブル、1Uハーフラックマウント用取り付け金具
オプション（有料）	1Uハーフ　連結用金具スケジュールEPG機能ストレージ用SDカードスロット機能 D-sub　26PIN　コンポジット+コンポーネントケーブル
