放送・通信関連製品 生産終了品ワンセグエンコーダ内蔵 OFDM変調器ユニット
DBS6002
【生産終了品】

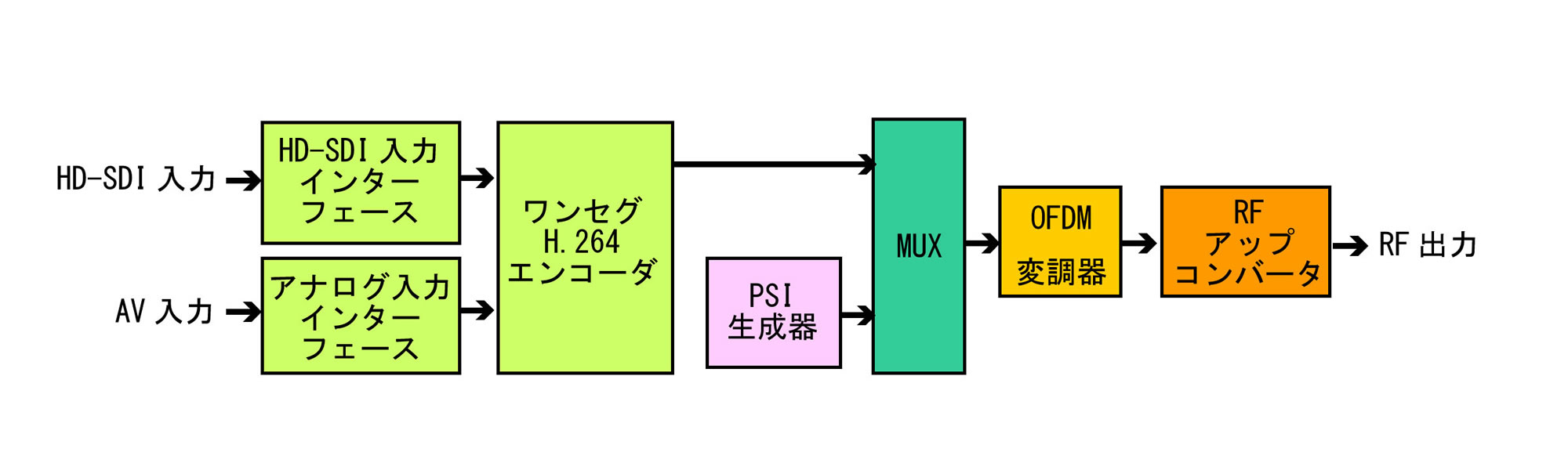

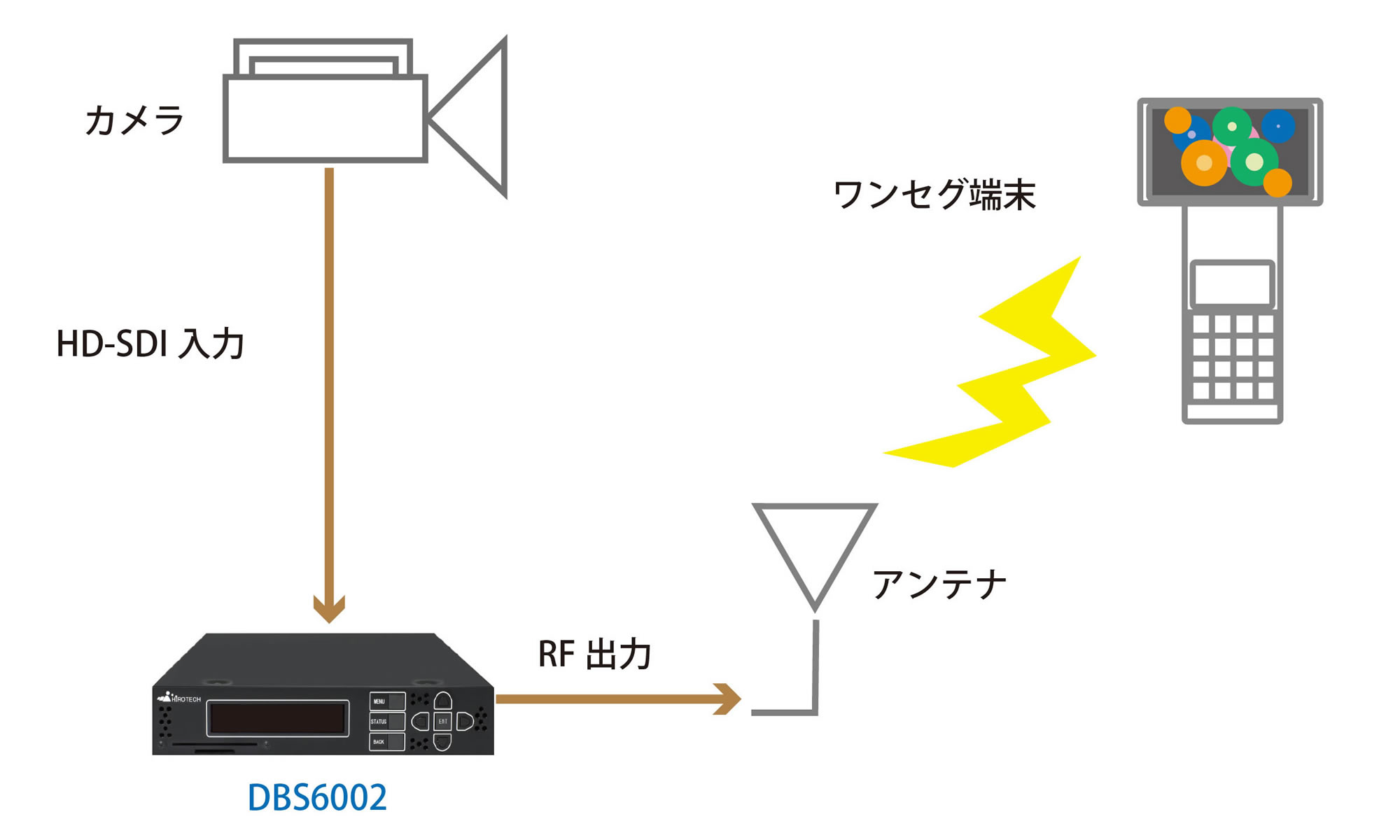

1Uハーフ筐体にH.264+AAC-SBRエンコーダとOFDM変調器を内蔵したユニットです。これ一台で、ワンセグ自主放送用のミニ放送局システムを構築することができます。
製品特長

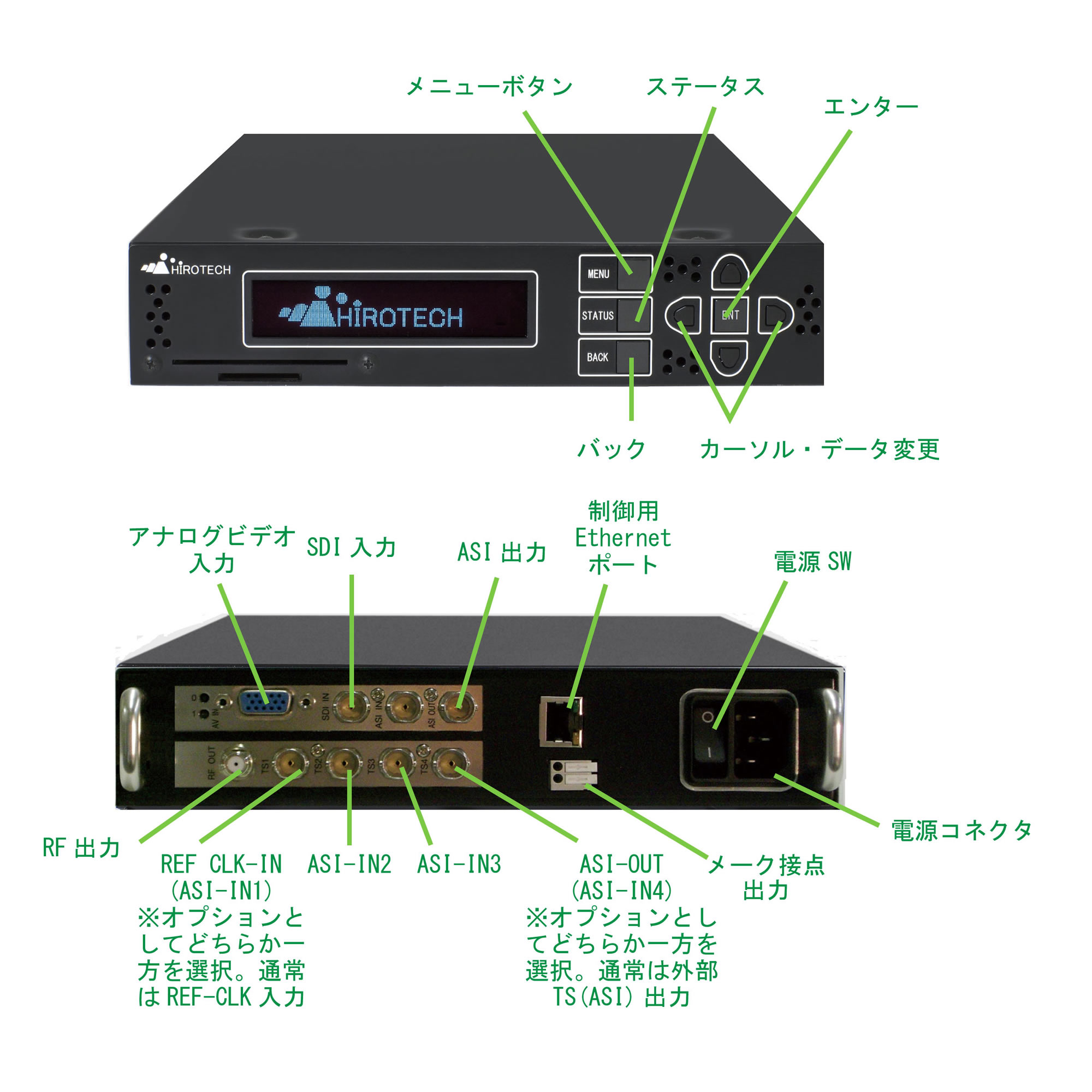

● ASI入力端子を3系統装備
HD-MPEG2/SD-MPEG2信号やデータ放送など、様々なTS信号をMUXできます。
● ARIB対応のPSI生成・編集機能
ARIB規格に対応したPSIの生成と編集を行えるため、ワンセグ自主放送を簡便にします。
● OFDM変調器を搭載
任意のチャンネルおよびセグメントでRF出力が可能です。（出力＝最大105dBμV）
● アナログNTSCビデオ+ステレオオーディオ入力・HD-SDI入力に対応
アナログビデオ（NTSC形式 コンポジット/Y+C信号）+アナログオーディオ（ステレオ 2チャンネル）またはHD-SDI（1920x1080iデジタル画像+エンベデッドオーディオ）信号を入力して、 H.264/AVC（BaseLineProfile）とAAC-SBR方式でハードウェアエンコードします。
製品説明
仕様
基本仕様
| 製品名 |
|---|
| 品名 | ワンセグエンコーダ内蔵 OFDM変調器ユニット |
|---|
| 型番 | DBS6002 |
|---|
| ワンセグエンコーダ部 |
|---|
| アナログ入力端子 | D-sub 15PIN ※専用ケーブル仕様（別売）
ビデオ：コンポジット/S-Video/コンポーネント（NTSC/PAL)
オーディオ：モノラル/ステレオ/デュアルモノ（最大2Vrms、不平衡） |
|---|
| デジタル入力端子 | BNC 75Ω
ビデオ：SD/HD-SDI
エンベデッドオーディオ対応 |
|---|
| 映像圧縮 | H.264 Baseline Profinle |
|---|
| 音声圧縮 | AAC-SBR Profile |
|---|
| 出力端子 | DVB-ASI（BNC 75Ω） 信号振幅：800mVp-p |
|---|
| ASI入出力 |
|---|
| 入力端子 | DVB-ASI（BNC 75Ω） 信号振幅：720～950mVp-p |
|---|
| 出力端子 | DVB-ASI（BNC 75Ω） 信号振幅：800mVp-p |
|---|
| OFDM変調器部 |
|---|
| 変調方式 | MODE3 13セグメント |
|---|
| キャリア変調方式 | 64QAM |
|---|
| ガードインターバル | 1/16 |
|---|
| 畳み込み符号 | 7/8 |
|---|
| 時間インターリープ | 2 |
|---|
| 出力端子 | RF（F型 75Ω） |
|---|
| 出力レベル | 95dBμV～110ｄBμV |
|---|
| 出力周波数 | 90MHz～770MHz（VHF/UHF/CATV) |
|---|
| その他 |
|---|
| 電源 | AC100V （50/60Hz） |
|---|
| 消費電力 | AC100V入力にて60W以下 |
|---|
| 外形寸法 | 220(W)×44(H)×370(D)mm（突起含まず） |
|---|
| 重量 | 3.0kg以下 |
|---|
| 動作条件 | 温度 5～40 ℃
湿度 55 % ±10 RH (結露なきこと) |
|---|
| 保存・輸送条件 | 温度 -20～60 ℃
湿度 20～85 ％ RH (結露なきこと） |
|---|
| 付属品 | AC電源ケーブル 1Uハーフ ラックマウント用取り付け金具
ワンセグエンコーダアナログケーブル |
|---|
| オプション（有料） | 1Uハーフ 連結用金具 |
|---|
■この製品は現在販売しておりません
