放送・通信関連製品
DBS1010

冗長対応 ASI入力 IP送出装置
冗長対応 IP入力 ASI出力装置

IP送信機 DBS1100TX
IP受信機 DBS1200RX

価格：オープン

新型IP送信・受信機のご紹介
対向構成でIP伝送の冗長化が可能となるユニット

販売終息品のHMU1000 HMU2000を更に小型化したイメージの製品になります。
IP伝送用のLANが2つあり、それぞれの回線があれば冗長化でのIP伝送が可能になります。

DBS1100TX(IP送信機)とDBS1200RX(IP受信機)と組み合わせて主系・従系を構成。通常は主系ネットワークで運用します。主系側で回線障害が発生した場合には入力側のIP送信機は自動で主系から従系にシームレスで切り替えが行われる為、切り替え時の映像・音声等の乱れが発生しません。

今回新たにASI入力の冗長機能も搭載。本機の入力元のTSに対しての冗長構成も可能です。

オプションにより5/10MHz信号同期 1PPS同期の機能も搭載することで、ISDB-S伝送での同期に対応する事ができるようになりました。



カタログ準備中



製品特長

● IP送信機(DBS1100TX)/IP受信機(DBS1200RX)の対向で運用することでIP伝送の冗長化に対応

IP送信機とIP受信機と組み合わせて主系・従系を構成しIP伝送を冗長化する運用が可能になります。

● 基本的には主系ネットワークで動作しトラブルがあれば従系に自動切り替え

2回線をそれぞれ主系・従系として、主系の回線にて回線断のトラブルが発生した場合、シームレスに従系に自動切り替えを行います。

● WEBブラウザで各種設定が可能

機器に設定されたIPアドレスからWEBブラウザで、各種設定をする事が出来ます。設定する為の専用ドライバ・アプリケーションは不要です。

● 筐体前面はタッチパネルで簡易的なステータス・設定を行う事が可能

製品筐体には前面にタッチパネルを採用し、簡易的なステータス・詳細設定の為ブラウザにアクセスする際のIPアドレスの設定を行う事が出来ます。 タッチパネルでの操作の為、視覚的な簡単な操作となっています。
詳細の設定等は機器に設定されたIPアドレスからWEBブラウザで、各種設定をする事が出来ます。

● オプションにより5/10MHz同期信号入力と1PPS入力を追加

DBS1100TX DBS1200RXの信号同期オプションによりISDB-S伝送における信号同期での伝送が可能。

製品説明

ネットワーク上でのIP伝送において、回線トラブルによるTS(Transport Stream)断等の問題の対策として、2つの回線を用意することで片方の回線がトラブルにより経路が絶たれ、もう片方の回線が生きている場合、冗長化対応のユニットを使用すれば対策することが可能になります。
IP送信機(DBS1100TX)、IP受信機(DBS1200RX)との組わせで、主系・従系を構成、主系側で障害が発生した場合、自動的に従系にシームレスに切り替わるので、映像の乱れを発生させず、伝送することが出来ます。

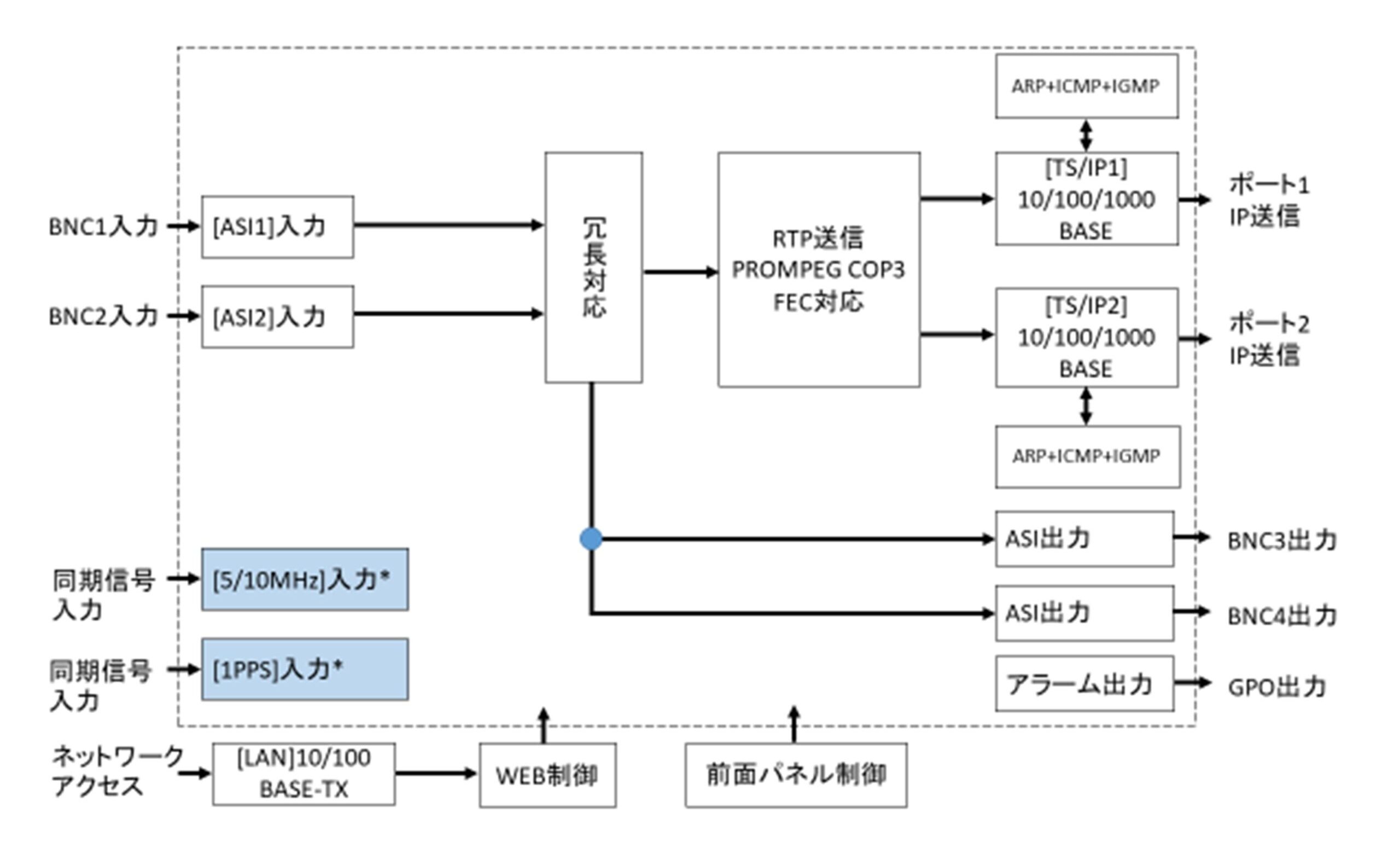

ブロック図

DBS1100TX

ブロック図内の「※」はオプション機能となります。

ASI入力 IP出力

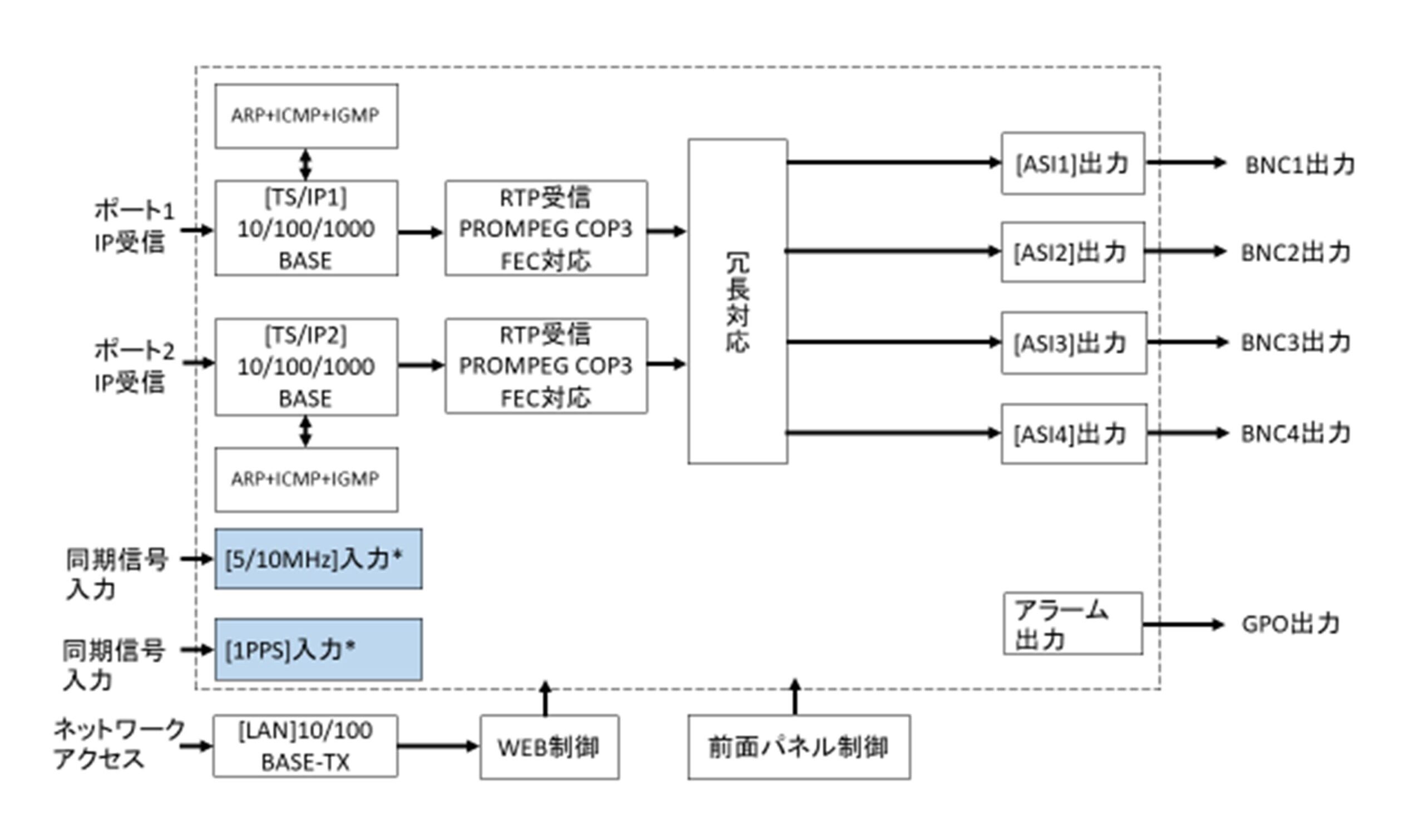

DBS1200RX

ブロック図内の「※」はオプション機能となります。

ASI入力 IP出力

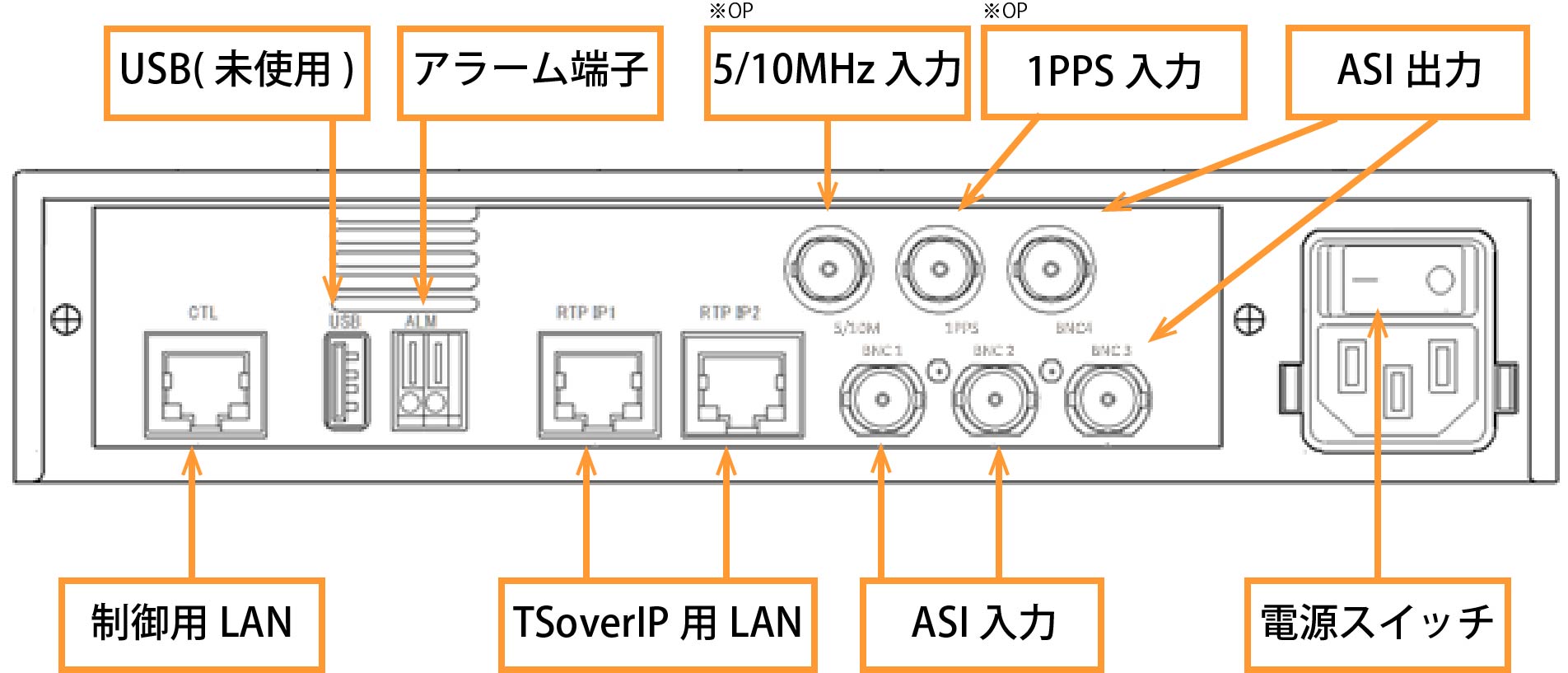

インターフェース

DBS1100TXASI入力 IP出力
DBS1200RXASI入力 IP出力

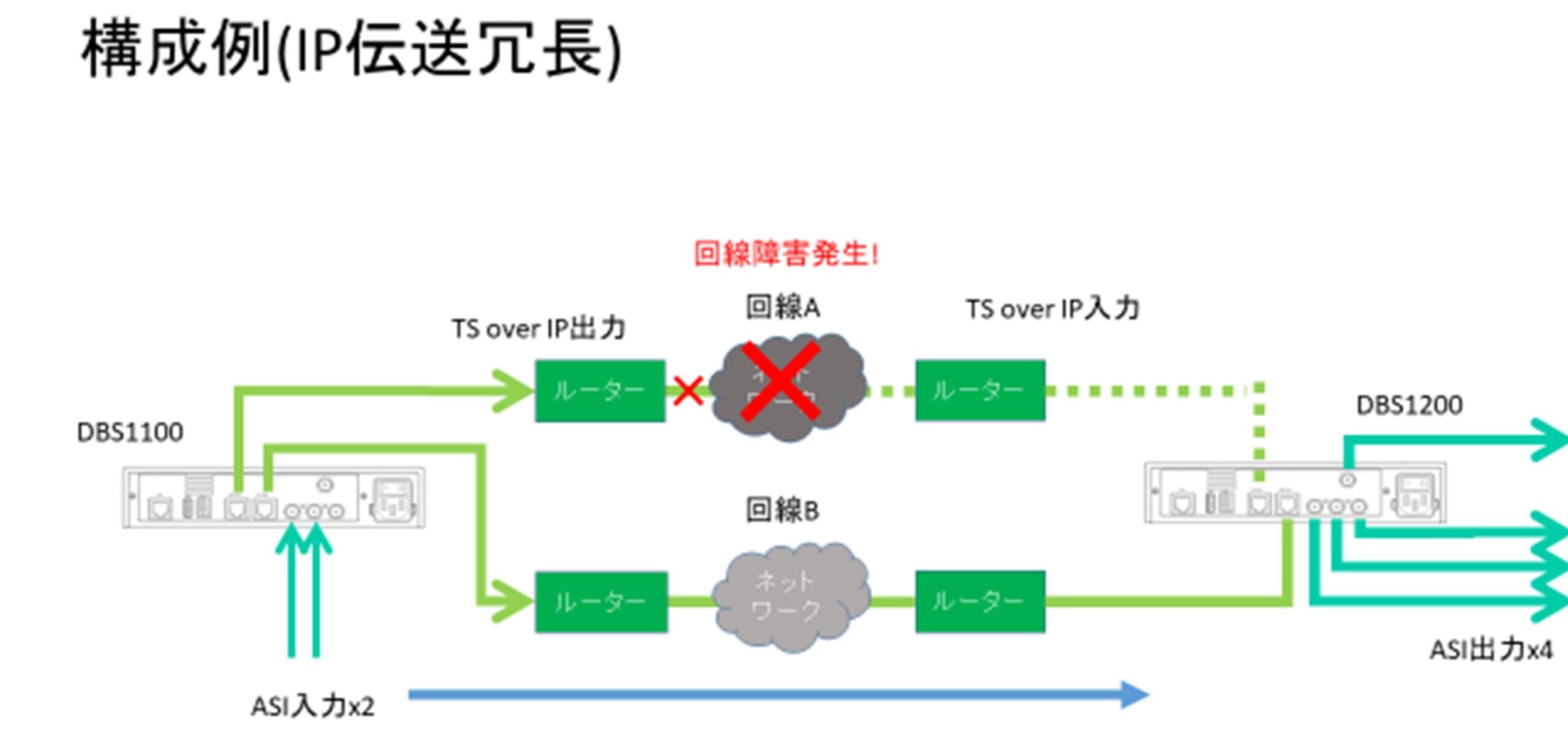

構成例


ASI入力 IP出力
主系にて回線障害による接続断が発生した場合、自動的に従系に切り替わります。

ASI入力 IP出力

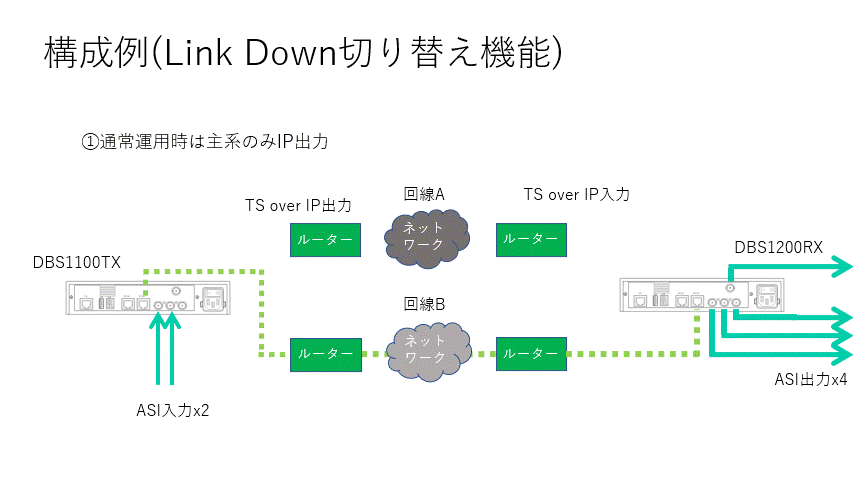

通常時は主系のみの回線で伝送を行う事で通信量を節約する事ができます。主系でリンクダウン発生した際に従系の回線を使用する事冗長方法です。

DBS1100ではASI入力に対しての冗長機能も搭載しているため、本機の前段にあるTS出力側にて不測の事態が起きた場合でもカバーする事ができます。


仕様

基本仕様

製品名
品名 冗長対応 ASI入力 IP送出装置 冗長対応 IP入力 ASI送出装置
型番 DBS1100TX DBS1200RX
ASI入出力
入力端子 DVB-ASI×2（BNC　75Ω）　信号振幅：720～950mVp-p –
出力端子 DVB-ASI×2（BNC　75Ω）　信号振幅：800mVp-p DVB-ASI×4（BNC　75Ω）　信号振幅：800mVp-p
ストリーム形式 MPEG2-TS(188/204Byte) MPEG2-TS(188/204Byte)
伝送速度 最大216Mbps 最大216Mbps
TS over IP
IP入力 – 入力×2
IP出力 出力×2 –
通信インターフェース RJ-45　100/1000Mbps IEEE802.3準拠 RJ-45　100/1000Mbps IEEE802.3準拠
転送プロトコル RTP（UDPのみ）　FEC（Pro-MPEG CoP3）
マルチキャスト対応（IGMPｖ2、MLDｖ1、MLDｖ2）		 RTP（UDPのみ）　FEC（Pro-MPEG CoP3）
マルチキャスト対応（IGMPｖ2、MLDｖ1、MLDｖ2）
伝送方式 CBR伝送 CBR伝送
その他
電源 AC100V （50/60Hz） AC100V （50/60Hz）
消費電力 AC100V入力にて30W以下 AC100V入力にて30W以下
外形寸法 219（W）×44（H）×253（D）mm（突起含まず） 219（W）×44（H）×253（D）mm（突起含まず）
重量 3.9kg以下 3.9kg以下
動作条件 温度 5～40 ℃
湿度 55 % ±10 RH (結露なきこと)		 温度 5～40 ℃
湿度 55 % ±10 RH (結露なきこと)
保存・輸送条件 温度 -20～60 ℃
湿度 20～85 ％ RH (結露なきこと）		 温度 -20～60 ℃
湿度 20～85 ％ RH (結露なきこと）
付属品 AC電源ケーブル AC電源ケーブル
オプション（有料） 5/10MHz同期信号入力 1PPS入力
1Uハーフラックマウント用金具(DBS-1UH－KANAGU-001)		 5/10MHz同期信号入力 1PPS入力
1Uハーフラックマウント用金具(DBS-1UH－KANAGU-001)

※製品のデザイン、仕様等は変更する場合がありますのでご了承ください


■ご注意事項
○製品保証に関して
御納品から1年間は無償保証期間となります。保証期間内に発生した弊社瑕疵による故障はセンドバックにて対応いたします。(発送の送料につきましては)
尚、お客様の瑕疵による故障につきましては保証期間内であっても有償対応となります。詳しくはこちらへ。
